خلاصه مقاله
کمپرسور اسکرال و پیستونی دو گزینه اصلی برای سیستم‌های تبرید و تهویه مطبوع هستند. پیستونی کمپرسوری قدیمی، ارزان و ساده است که راندمان ۶۰-۷۵٪، صدای بالا (۷۰-۸۵ دسی‌بل)، لرزش زیاد و عمر ۱۰-۱۵ سال دارد. اسکرال کمپرسوری مدرن، با راندمان ۷۵-۸۵٪، صدای کم (۶۰-۷۰ دسی‌بل)، لرزش کم و عمر ۱۵-۲۰ سال است. اسکرال به دلیل تنها ۱ قطعه متحرک، فرسودگی کمتری دارد و ۱۰-۱۵٪ در مصرف برق صرفه‌جویی می‌کند. انتخاب بین این دو به بودجه، ظرفیت، نیاز پروژه و دسترسی به قطعات بستگی دارد. برای پروژه‌های مدرن و انرژی‌محور، اسکرال انتخاب بهتری است؛ برای پروژه‌های کم‌بودجه یا با ظرفیت بسیار بالا، پیستونی منطقی‌تر است. صرفه‌جویی انرژی اسکرال معمولاً در کمتر از ۳ سال، هزینه اضافی آن را جبران می‌کند.
انتخاب کمپرسور مناسب، مهم‌ترین تصمیم مهندسی در طراحی سیستم‌های تبرید و تهویه مطبوع است. کمپرسور قلب سیکل تبرید است و عملکرد آن مستقیماً بر راندمان انرژی، سطح صدا، عمر مفید و هزینه‌های نگهداری تأثیر می‌گذارد. در بازار امروز، دو گزینه اصلی برای کاربردهای تجاری و صنعتی وجود دارد: کمپرسور اسکرال (Scroll) و کمپرسور پیستونی (Reciprocating/Piston). هر کدام مزایا، معایب و کاربرد خاص خود را دارند و انتخاب بین آن‌ها باید بر اساس نیاز پروژه، ظرفیت، شرایط عملیاتی و بودجه انجام شود. در این راهنمای جامع، مقایسه فنی دقیق این دو نوع کمپرسور را بررسی می‌کنیم.
انتخاب اشتباه کمپرسور = هزینه سنگین
کمپرسور قلب سیکل تبرید است. انتخاب اشتباه می‌تواند منجر به افزایش ۲۰ تا ۳۰ درصدی مصرف برق هزینه تعمیرات سالانه بالا کاهش عمر سیستم تبرید صدای آزاردهنده در محیط‌های حساس انتخاب بین اسکرال و پیستونی باید بر اساس نیاز واقعی پروژه انجام شود.
کمپرسور پیستونی چگونه کار می‌کند؟
- کمپرسور پیستونی چگونه کار می‌کند؟
- ویژگی‌های فنی کمپرسور پیستونی
- مزایای کمپرسور پیستونی
- معایب کمپرسور پیستونی
- کمپرسور اسکرال چگونه کار می‌کند؟
- ویژگی‌های فنی کمپرسور اسکرال
- مزایای کمپرسور اسکرال
- معایب کمپرسور اسکرال
- مقایسه فنی اسکرال و پیستونی
- محاسبه صرفه‌جویی انرژی اسکرال در مقابل پیستونی
- معیارهای انتخاب اسکرال یا پیستونی
- اسکرال را انتخاب کنید اگر:
- پیستونی را انتخاب کنید اگر:
- جدول تصمیم‌گیری سریع
- کاربردهای هر کمپرسور
- کاربردهای کمپرسور اسکرال
- کاربردهای کمپرسور پیستونی
- اشتباهات رایج در انتخاب کمپرسور
- جمع‌بندی

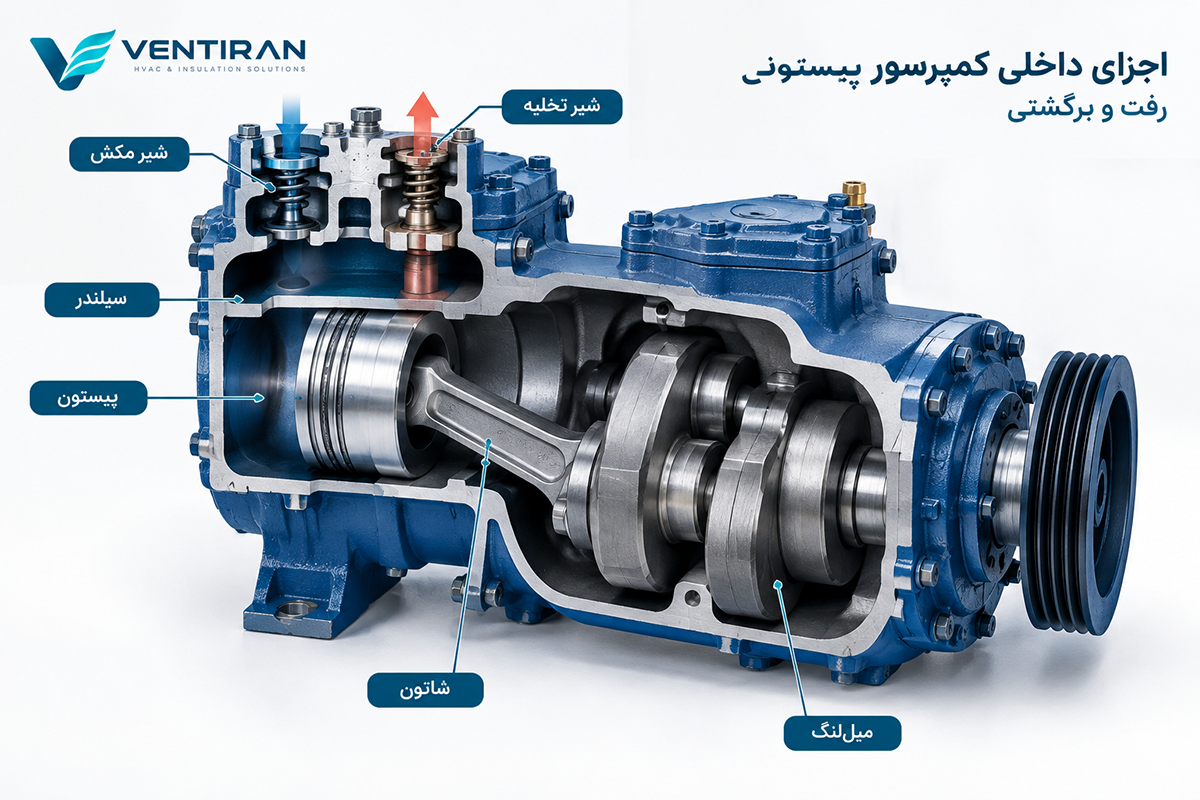

دانلود کیفیت بالا تصویر ساختار داخلی کمپرسور پیستونی
کمپرسور پیستونی یکی از قدیمی‌ترین و پرکاربردترین انواع کمپرسور است که بر اساس حرکت رفت و برگشتی پیستون در داخل سیلندر کار می‌کند. با پایین آمدن پیستون، گاز مبرد از طریق سوپاپ مکش وارد سیلندر می‌شود و با بالا آمدن پیستون، گاز فشرده شده و از طریق سوپاپ تخلیه خارج می‌شود .
ویژگی‌های فنی کمپرسور پیستونی
| ویژگی | مقدار/توضیح |
|---|---|
| اصل کار | حرکت رفت و برگشتی پیستون |
| تعداد سیلندر | ۱ تا ۸ سیلندر (معمولاً ۲ یا ۴) |
| ظرفیت | ۰.۵ تا ۱۰۰ تن تبرید |
| راندمان ایزوتروپیک | ۶۰ تا ۷۵ درصد |
| نسبت فشار | تا ۱۰:۱ |
| سطح صدا | متوسط تا بالا (۷۰-۸۵ دسی‌بل) |
| عمر مفید | ۱۰ تا ۱۵ سال |
مزایای کمپرسور پیستونی
- قیمت اولیه پایین: پیستونی ارزان‌ترین گزینه برای ظرفیت‌های متوسط است.
- سادگی تعمیر: قطعات آن در بازار موجود است و تعمیر آن تخصصی نیست.
- انعطاف‌پذیری در ظرفیت: با تغییر تعداد سیلندر، ظرفیت قابل تنظیم است.
- مقاومت در شرایط سخت: پیستونی در دمای بالا و فشار بالا مقاوم است.
- کارکرد در ظرفیت جزئی: با تخلیه سیلندر (Cylinder Unloading) می‌توان ظرفیت را کاهش داد.
معایب کمپرسور پیستونی
- صدای زیاد: پیستونی صدای قابل توجهی تولید می‌کند که در کاربردهای حساس (بیمارستان، هتل) مشکل‌ساز است.
- لرزش بالا: حرکت رفت و برگشتی، لرزش زیادی ایجاد می‌کند که به لرزه‌گیر قوی نیاز دارد.
- راندمان پایین‌تر: راندمان ایزوتروپیک ۶۰ تا ۷۵ درصد است.
- تعمیرات مکرر: به دلیل تماس مکانیکی بین پیستون و سیلندر، فرسودگی سریع‌تر است.
- تعداد قطعات متحرک زیاد: سوپاپ‌ها، پیستون، شاتون و میل‌لنگ قطعات مستعد خرابی هستند.
پیستونی ارزان‌تر، اما گران‌تر در بلندمدت
قیمت اولیه پیستونی ۲۰ تا ۵۰ درصد کمتر از اسکرال است، اما مصرف برق ۱۰ تا ۱۵ درصد بیشتر تعمیرات مکررتر (هر ۲-۳ سال) عمر مفید کوتاه‌تر (۱۰-۱۵ سال در مقابل ۱۵-۲۰ سال) در پروژه‌های بلند مدت، اسکرال اقتصادی‌تر است.
کمپرسور اسکرال چگونه کار می‌کند؟

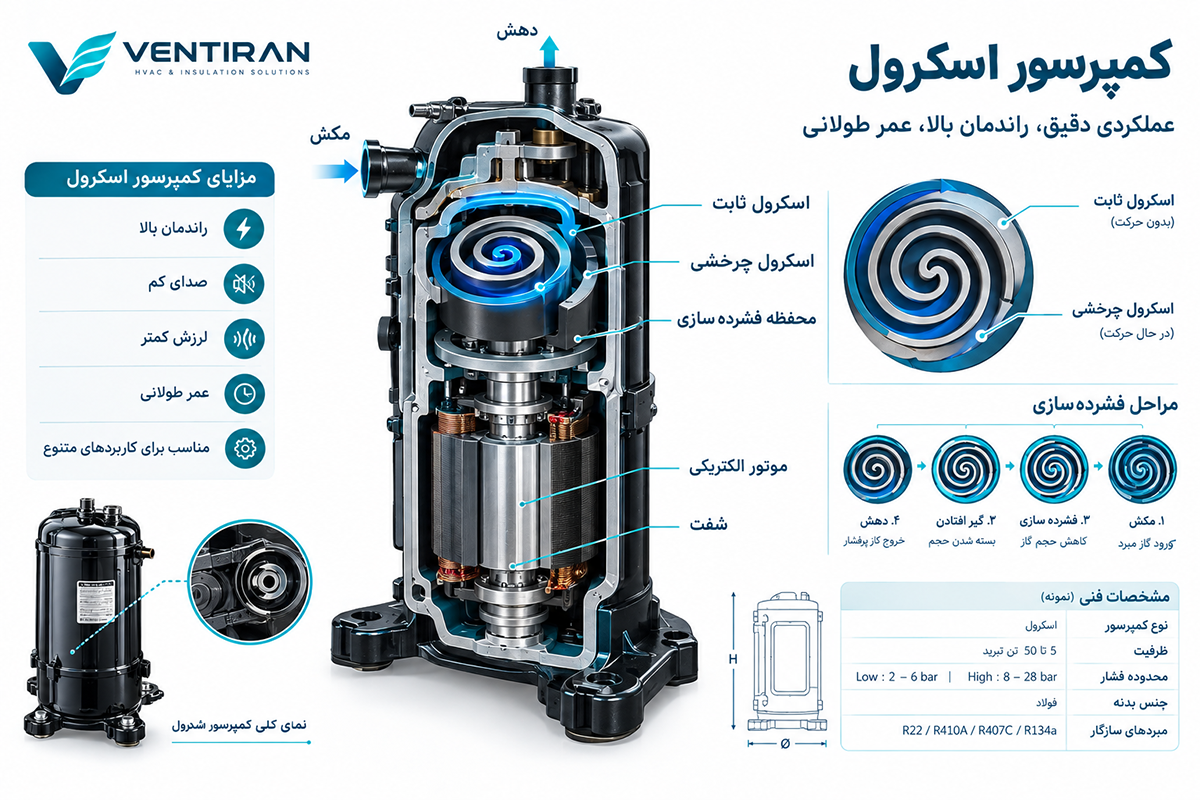

دانلود کیفیت بالا تصویر ساختار داخلی کمپرسور اسکرال
کمپرسور اسکرال یک کمپرسور دوار (Rotary) است که از دو مارپیچ (Scroll) در هم تنیده تشکیل شده است: یکی ثابت (Fixed Scroll) و دیگری متحرک (Orbiting Scroll). مارپیچ متحرک به‌صورت دورانی (نه چرخشی) حرکت می‌کند و حجم بین دو مارپیچ به‌تدریج کاهش می‌یابد و گاز فشرده می‌شود .
ویژگی‌های فنی کمپرسور اسکرال
| ویژگی | مقدار/توضیح |
|---|---|
| اصل کار | حرکت دورانی مارپیچ متحرک |
| تعداد قطعات متحرک | فقط ۱ قطعه (مارپیچ متحرک) |
| ظرفیت | ۱ تا ۵۰ تن تبرید |
| راندمان ایزوتروپیک | ۷۵ تا ۸۵ درصد |
| نسبت فشار | تا ۱۰:۱ |
| سطح صدا | پایین (۶۰-۷۰ دسی‌بل) |
| عمر مفید | ۱۵ تا ۲۰ سال |
مزایای کمپرسور اسکرال
- راندمان بالاتر: راندمان ایزوتروپیک ۷۵ تا ۸۵ درصد — حدود ۱۰ تا ۱۵ درصد بیشتر از پیستونی.
- صدای کمتر: اسکرال ۶۰ تا ۷۰ دسی‌بل صدا تولید می‌کند — ۱۵ تا ۲۰ دسی‌بل کمتر از پیستونی.
- لرزش کم: حرکت دورانی لرزش بسیار کمی ایجاد می‌کند و نیازی به لرزه‌گیر سنگین نیست.
- عمر طولانی: تنها ۱ قطعه متحرک دارد و تماس مکانیکی کمی بین اجزا وجود دارد.
- ابعاد جمع‌وجور: اسکرال سبک‌تر و کوچک‌تر از پیستونی با همان ظرفیت است.
- تداوم در شرایط Flooding: اسکرال در برابر بازگشت مبرد مایع مقاوم‌تر است.
معایب کمپرسور اسکرال
- قیمت اولیه بالاتر: اسکرال ۲۰ تا ۵۰ درصد گران‌تر از پیستونی است.
- حساسیت به ذرات جامد: وجود ذرات فلزی یا رسوب در سیستم، به مارپیچ‌ها آسیب می‌زند.
- تعمیر تخصصی: تعمیر اسکرال نیاز به تکنسین متخصص و تجهیزات ویژه دارد.
- محدودیت ظرفیت: اسکرال برای ظرفیت‌های بسیار بالا (بیش از ۵۰ تن) کمتر استفاده می‌شود.
- عدم امکان تعمیر جزئی: در صورت خرابی، کل کمپرسور باید تعویض شود.
مقایسه فنی اسکرال و پیستونی
| معیار | کمپرسور پیستونی | کمپرسور اسکرال |
|---|---|---|
| راندمان ایزوتروپیک | ۶۰-۷۵٪ | ۷۵-۸۵٪ |
| مصرف برق | بالاتر | ۱۰-۱۵٪ کمتر |
| سطح صدا | ۷۰-۸۵ دسی‌بل | ۶۰-۷۰ دسی‌بل |
| لرزش | بالا | کم |
| تعداد قطعات متحرک | زیاد (پیستون، شاتون، سوپاپ) | فقط ۱ قطعه |
| عمر مفید | ۱۰-۱۵ سال | ۱۵-۲۰ سال |
| هزینه اولیه | پایین | ۲۰-۵۰٪ بالاتر |
| هزینه تعمیر | پایین | بالا |
| دسترسی به قطعات | عالی | محدودتر |
| مقاومت به مبرد مایع | کم | بالا |
| ظرفیت | ۰.۵-۱۰۰ تن | ۱-۵۰ تن |
| مناسب برای | پروژه‌های کم‌بودجه | پروژه‌های مدرن و انرژی‌محور |
محاسبه صرفه‌جویی انرژی اسکرال در مقابل پیستونی
برای کاهش مصرف برق سیستم تبرید، علاوه بر انتخاب کمپرسور مناسب، راهکارهای بهینه‌سازی مصرف انرژی را بررسی کنید.
برای درک بهتر مزیت اسکرال، یک مثال عملی را بررسی می‌کنیم:
سناریو: یک چیلر با ظرفیت ۱۰ تن تبرید که ۱۲ ساعت در روز و ۳۰۰ روز در سال کار می‌کند.
محاسبه پیستونی:
- توان مصرفی: ۱۰ تن ÷ ۳.۵ (COP) = ۲.۸۶ کیلووات
- مصرف سالانه: ۲.۸۶ kW × ۱۲ h × ۳۰۰ = ۱۰,۲۹۶ کیلووات‌ساعت
- هزینه برق (فرض ۲,۰۰۰ تومان/کیلووات‌ساعت): ۲۰,۵۹۲,۰۰۰ تومان
محاسبه اسکرال:
- توان مصرفی: ۱۰ تن ÷ ۴.۰ (COP) = ۲.۵ کیلووات
- مصرف سالانه: ۲.۵ kW × ۱۲ h × ۳۰۰ = ۹,۰۰۰ کیلووات‌ساعت
- هزینه برق: ۱۸,۰۰۰,۰۰۰ تومان
- صرفه‌جویی سالانه: ۲,۵۹۲,۰۰۰ تومان
نتیجه: اگرچه اسکرال ۲۰ تا ۵۰ درصد گران‌تر است، اما در کمتر از ۳ سال، هزینه اضافی آن از طریق صرفه‌جویی برق جبران می‌شود.
معیارهای انتخاب اسکرال یا پیستونی
اسکرال را انتخاب کنید اگر:
- مصرف برق پایین اولویت دارد.
- سطح صدای پایین مهم است (بیمارستان، هتل، دفتر).
- عمر مفید طولانی و هزینه نگهداری پایین هدف است.
- پروژه مدرن و انرژی‌محور است.
- ظرفیت بین ۱ تا ۵۰ تن تبرید است.
- بودجه اولیه اجازه می‌دهد.
- لرزش کم مورد نیاز است (نصب روی سقف یا طبقات بالا).
- گواهی‌های انرژی (مانند LEED) مورد نیاز است.
پیستونی را انتخاب کنید اگر:
- بودجه اولیه محدود است.
- ظرفیت کمتر از ۱ تن یا بیشتر از ۵۰ تن است.
- دمای بالا یا فشار بالا مورد نیاز است.
- تعمیر و نگهداری ساده اولویت دارد.
- دسترسی به قطعات اسکرال محدود است.
- پروژه موقت یا کم‌اهمیت است.
- نوسانات برق در منطقه زیاد است.
- کارکرد در ظرفیت جزئی با تخلیه سیلندر مورد نیاز است.
سه اصل طلایی انتخاب کمپرسور
۱. برای پروژه‌های مدرن و انرژی‌محور → اسکرال\n۲. برای پروژه‌های کم‌بودجه یا ظرفیت بالای ۵۰ تن → پیستونی\n۳. صرفه‌جویی انرژی اسکرال، هزینه اضافی آن را در کمتر از ۳ سال جبران می‌کند
جدول تصمیم‌گیری سریع
| نیاز پروژه | انتخاب پیشنهادی |
|---|---|
| کاهش مصرف برق | اسکرال |
| سطح صدای پایین | اسکرال |
| لرزش کم | اسکرال |
| عمر طولانی | اسکرال |
| بودجه محدود | پیستونی |
| ظرفیت بسیار بالا (بیش از ۵۰ تن) | پیستونی |
| تعمیر ساده | پیستونی |
| دمای بالا | پیستونی |
| پروژه موقت | پیستونی |
کاربردهای هر کمپرسور
کاربردهای کمپرسور اسکرال
- چیلرهای تجاری و صنعتی: اسکرال در چیلرهای هوا خنک و آب خنک کاربرد گسترده دارد. برای انتخاب چیلر مناسب، به راهنمای کامل انتخاب چیلر مراجعه کنید.
- تهویه مطبوع ساختمان‌های اداری: به دلیل صدای کم و راندمان بالا.
- سردخانه‌های کوچک و متوسط: اسکرال در سردخانه‌های مواد غذایی استفاده می‌شود.
- پمپ حرارتی: اسکرال در سیستم‌های پمپ حرارتی برای گرمایش و سرمایش کاربرد دارد.
- کولر گازی مرکزی: در داکت اسپلیت و VRF از اسکرال استفاده می‌شود.
کاربردهای کمپرسور پیستونی
- سردخانه‌های صنعتی بزرگ: پیستونی در سردخانه‌های با ظرفیت بالا استفاده می‌شود.
- سیستم‌های تبرید تجاری: در سوپرمارکت‌ها و فروشگاه‌های زنجیره‌ای.
- صنایع شیمیایی و پتروشیمی: پیستونی برای فشارهای بالا مناسب است.
- کمپرسور هوا: پیستونی در کمپرسورهای هوا کاربرد گسترده دارد.
- سیستم‌های تبرید با دمای بسیار پایین: پیستونی برای تونل انجماد مناسب است.
اشتباهات رایج در انتخاب کمپرسور
اشتباه اول: انتخاب پیستونی به دلیل قیمت پایین. قیمت اولیه پایین پیستونی، هزینه‌های عملیاتی بالای آن را پنهان می‌کند. در بلندمدت، اسکرال اقتصادی‌تر است.
اشتباه دوم: انتخاب اسکرال برای ظرفیت بسیار بالا. اسکرال برای ظرفیت‌های بالای ۵۰ تن کمتر مناسب است و در این ظرفیت‌ها، پیستونی یا اسکرو گزینه بهتری است.
اشتباه سوم: نادیده گرفتن سطح صدا. پیستونی در سرعت‌های بالا صدای زیادی تولید می‌کند. اگر سرویس کمپرسور را به‌موقع انجام دهید، تا حدی کاهش می‌یابد.
اشتباه چهارم: عدم توجه به کیفیت برق. اسکرال به برق پایدار نیاز دارد. در برق ناپایدار، باید از محافظ ولتاژ استفاده کرد.
اشتباه پنجم: انتخاب اسکرال بدون توجه به دسترسی قطعات. قطعات اسکرال در بازار ایران کمتر از پیستونی موجود است. اگر دسترسی به قطعات محدود است، پیستونی منطقی‌تر است.
جمع‌بندی
انتخاب بین کمپرسور اسکرال و پیستونی یک تصمیم مهندسی چندلایه است که باید بر اساس نیاز پروژه، بودجه، ظرفیت و دسترسی به قطعات گرفته شود. سه اصل طلایی را به خاطر بسپارید:
۱. برای پروژه‌های مدرن و انرژی‌محور، اسکرال انتخاب کنید.
۲. برای پروژه‌های کم‌بودجه یا با ظرفیت بسیار بالا، پیستونی منطقی‌تر است.
۳. صرفه‌جویی انرژی اسکرال، هزینه اضافی آن را در کمتر از ۳ سال جبران می‌کند.
