راهنمای کامل انتخاب چیلر؛ انواع، معیارها و نکات کلیدی

انتخاب چیلر مناسب، یکی از مهم‌ترین و پیچیده‌ترین تصمیمات مهندسی در طراحی سیستم‌های تهویه مطبوع و تبرید صنعتی است. چیلر قلب سیستم سرمایش مرکزی است و انتخاب اشتباه آن می‌تواند منجر به مصرف انرژی بالا، هزینه‌های نگهداری سنگین، افت راندمان و حتی توقف کامل پروژه شود. در بازار امروز، انواع مختلفی از چیلر با تکنولوژی‌های متفاوت، ظرفیت‌های متنوع و کاربردهای خاص وجود دارد که انتخاب بین آن‌ها را دشوار می‌کند. در این راهنمای جامع، انواع چیلر، معیارهای انتخاب، محاسبه ظرفیت و نکات کلیدی نصب و نگهداری را بررسی می‌کنیم تا بتوانید آگاهانه‌ترین انتخاب را داشته باشید.

چیلر چیست و چگونه کار می‌کند؟

چیلر (Chiller) یک دستگاه سرمایش مرکزی است که با استفاده از سیکل تبرید تراکمی یا جذبی، آب را خنک کرده و آب سرد تولیدشده را از طریق لوله‌کشی به کویل‌های فن کویل، هواساز یا تجهیزات صنعتی می‌فرستد. آب گرم بازگشتی از سیستم، مجدداً به چیلر برمی‌گردد و چرخه سرمایش ادامه می‌یابد.

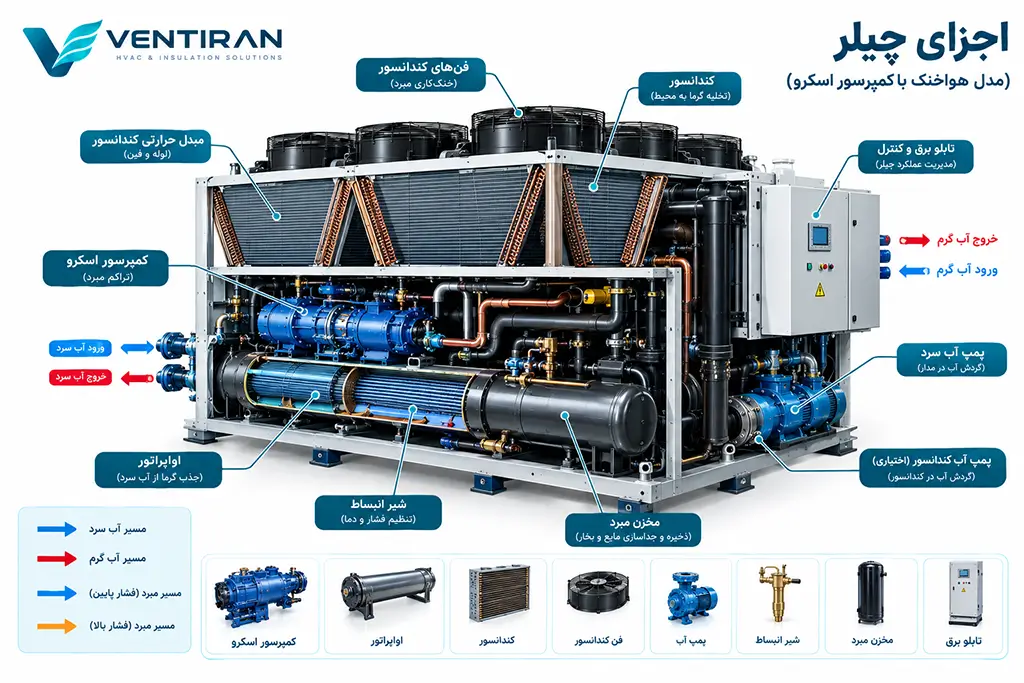

اجزای اصلی چیلر تراکمی:

• کمپرسور: قلب چیلر (اسکرال، اسکرو، سانتریفیوژ یا پیستونی)
• کندانسور: تخلیه حرارت به محیط (هوا خنک یا آب خنک)
• شیر انبساط: کاهش فشار مبرد
• اواپراتور: جذب حرارت از آب و خنک کردن آن
• مبرد: سیال واسط که حرارت را انتقال می‌دهد

انواع چیلر بر اساس نوع سیکل تبرید

۱. چیلر تراکمی (Compression Chiller)

چیلر تراکمی رایج‌ترین نوع چیلر است که با استفاده از کمپرسور، مبرد را فشرده کرده و سیکل تبرید را انجام می‌دهد. این چیلر در ظرفیت‌های ۵ تا ۳۰۰۰ تن تبرید ساخته می‌شود.

مزایا:

• راندمان بالا (COP بین ۳ تا ۶)
• راه‌اندازی سریع (چند دقیقه)
• ابعاد جمع‌وجور نسبت به ظرفیت
• تنوع در انتخاب کمپرسور (اسکرال، اسکرو، سانتریفیوژ)

معایب:

• مصرف برق بالا
• وابستگی به برق (در قطع برق، سیستم متوقف می‌شود)
• هزینه نگهداری کمپرسور

کاربرد: ساختمان‌های اداری، تجاری، بیمارستان‌ها، هتل‌ها، صنایع

۲. چیلر جذبی (Absorption Chiller)

چیلر جذبی با استفاده از حرارت (بخار، آب گرم یا گاز طبیعی) به‌جای برق، سیکل تبرید را انجام می‌دهد. این چیلر بر اساس سیکل جذبی لیتیوم بروماید-آب یا آمونیاک-آب کار می‌کند.

مزایا:

• مصرف برق بسیار کم (فقط برای پمپ‌ها)
• استفاده از حرارت اتلافی (بخار، آب گرم)
• عمر طولانی (۲۰-۲۵ سال)
• بدون قطعات متحرک زیاد (کمپرسور ندارد)

معایب:

• COP پایین (۰.۷ تا ۱.۵)
• ابعاد بزرگ نسبت به ظرفیت
• راه‌اندازی کند (۳۰-۶۰ دقیقه)
• نیاز به منبع حرارت (بخار، گاز)
• هزینه اولیه بالا

کاربرد: صنایع با حرارت اتلافی، بیمارستان‌ها، مجتمع‌های بزرگ، پروژه‌هایی با برق محدود

۳. چیلر ترموالکتریک (Thermoelectric Chiller)

چیلر ترموالکتریک با استفاده از اثر پلتیه (تبادل حرارت بین دو فلز مختلف) سرمایش تولید می‌کند. این چیلر کمپرسور و مبرد ندارد و بسیار کوچک و سبک است.

مزایا:

• بدون مبرد و کمپرسور
• ابعاد بسیار کوچک
• بدون لرزش و صدا
• عمر طولانی

معایب:

• COP بسیار پایین (۰.۳ تا ۰.۷)
• ظرفیت محدود (چند صد وات)
• هزینه بالا

کاربرد: تجهیزات آزمایشگاهی، سیستم‌های کوچک، خنک‌کاری الکترونیک

انواع چیلر بر اساس نوع کندانسور

۱. چیلر هوا خنک (Air-Cooled Chiller)

چیلر هوا خنک حرارت را از طریق فن‌ها به هوای محیط تخلیه می‌کند. این چیلر نیازی به برج خنک‌کننده یا آب ندارد.

مزایا:

• نصب آسان (بدون نیاز به برج خنک‌کننده)
• هزینه اولیه پایین‌تر
• نگهداری ساده‌تر
• مناسب برای مناطق کم‌آب

معایب:

• راندمان کمتر (COP ۲.۵-۳.۵)
• مصرف برق بالاتر (فن‌های کندانسور)
• تأثیرپذیری از دمای محیط (در گرمای شدید، راندمان افت می‌کند)
• فضای بیشتر برای نصب

کاربرد: ساختمان‌های کوچک و متوسط، مناطق کم‌آب، پروژه‌های مسکونی

۲. چیلر آب خنک (Water-Cooled Chiller)

چیلر آب خنک حرارت را از طریق آب به برج خنک‌کننده منتقل می‌کند. این چیلر راندمان بالاتری نسبت به هوا خنک دارد.

مزایا:

• راندمان بالاتر (COP ۴-۶)
• مصرف برق کمتر
• عملکرد پایدار در دمای بالا
• عمر طولانی‌تر

معایب:

• نیاز به برج خنک‌کننده (هزینه و فضا)
• نیاز به آب (مصرف آب)
• نگهداری بیشتر (رسوب‌زدایی، تصفیه آب)
• هزینه اولیه بالاتر

کاربرد: ساختمان‌های بزرگ، بیمارستان‌ها، صنایع، مجتمع‌های تجاری

مقایسه چیلر هوا خنک و آب خنک

انواع چیلر بر اساس نوع کمپرسور

۱. چیلر اسکرال (Scroll Chiller)

چیلر اسکرال از کمپرسور اسکرال استفاده می‌کند که راندمان بالا، صدای کم و لرزش کم دارد. این چیلر در ظرفیت‌های ۵ تا ۵۰ تن تبرید ساخته می‌شود.

ویژگی‌ها:

• راندمان ایزوتروپیک: ۷۵-۸۵٪
• سطح صدا: ۶۰-۷۰ دسی‌بل
• عمر مفید: ۱۵-۲۰ سال
• تعداد قطعات متحرک: فقط ۱ قطعه

کاربرد: چیلرهای تجاری، اداری، سردخانه‌های کوچک

۲. چیلر اسکرو (Screw Chiller)

چیلر اسکرو از کمپرسور اسکرو استفاده می‌کند که برای ظرفیت‌های بالا (۵۰ تا ۵۰۰ تن تبرید) مناسب است. این کمپرسور دو روتور مارپیچ دارد که گاز را فشرده می‌کنند.

ویژگی‌ها:

• راندمان ایزوتروپیک: ۷۰-۸۰٪
• سطح صدا: ۷۰-۸۰ دسی‌بل
• عمر مفید: ۲۰-۲۵ سال
• ظرفیت: ۵۰-۵۰۰ تن

کاربرد: چیلرهای صنعتی، مجتمع‌های بزرگ، بیمارستان‌ها

۳. چیلر سانتریفیوژ (Centrifugal Chiller)

چیلر سانتریفیوژ از کمپرسور سانتریفیوژ استفاده می‌کند که برای ظرفیت‌های بسیار بالا (۳۰۰ تا ۳۰۰۰ تن تبرید) طراحی شده است. این کمپرسور با نیروی گریز از مرکز گاز را فشرده می‌کند.

ویژگی‌ها:

• راندمان ایزوتروپیک: ۸۰-۹۰٪
• سطح صدا: ۸۰-۹۰ دسی‌بل
• عمر مفید: ۲۵-۳۰ سال
• ظرفیت: ۳۰۰-۳۰۰۰ تن

کاربرد: برج‌های بلند، مجتمع‌های عظیم، صنایع پتروشیمی

محاسبه ظرفیت چیلر (تن تبرید)

محاسبه دقیق ظرفیت چیلر مهم‌ترین گام در انتخاب آن است. ظرفیت چیلر بر حسب تن تبرید (TR) یا کیلووات (kW) بیان می‌شود.

فرمول محاسبه ظرفیت

ظرفیت (تن تبرید) = بار برودتی کل (BTU/h) ÷ ۱۲۰۰۰

یا

ظرفیت (کیلووات) = بار برودتی کل (kW) ÷ ۳.۵۱۷

گام‌های محاسبه بار برودتی

گام ۱: محاسبه بار حرارتی ساختمان

• بار انتقالی: از دیوارها، سقف، کف و پنجره‌ها
• بار تابشی: از پنجره‌ها و سطوح شیشه‌ای
• بار داخلی: از افراد، روشنایی و تجهیزات
• بار تهویه: از هوای تازه

گام ۲: جمع بارها

بار کل = بار انتقالی + بار تابشی + بار داخلی + بار تهویه

گام ۳: افزودن ضریب اطمینان

۱۰ تا ۲۰ درصد به بار کل اضافه کنید (برای شرایط اوج و آینده)

گام ۴: تبدیل به تن تبرید

ظرفیت = بار کل ÷ ۱۲۰۰۰

مثال عملی

ساختمان اداری ۱۰۰۰ متری:

• بار انتقالی: ۱۵۰,۰۰۰ BTU/h
• بار تابشی: ۸۰,۰۰۰ BTU/h
• بار داخلی: ۵۰,۰۰۰ BTU/h
• بار تهویه: ۲۰,۰۰۰ BTU/h
• بار کل: ۳۰۰,۰۰۰ BTU/h
• ظرفیت چیلر: ۳۰۰,۰۰۰ ÷ ۱۲۰۰۰ = ۲۵ تن تبرید

معیارهای انتخاب چیلر

۱. ظرفیت مورد نیاز

ظرفیت چیلر باید بر اساس بار برودتی محاسبه‌شده انتخاب شود. چیلر بسیار بزرگ باعث هدر رفتن انرژی و کارکرد در ظرفیت جزئی می‌شود. چیلر بسیار کوچک نمی‌تواند بار را تأمین کند و مداوم کار می‌کند.

۲. نوع کندانسور (هوا خنک یا آب خنک)

انتخاب کندانسور به شرایط پروژه بستگی دارد:

• مناطق کم‌آب: هوا خنک
• پروژه‌های بزرگ: آب خنک (راندمان بالاتر)
• فضای محدود: آب خنک (فضای کمتر)
• بودجه محدود: هوا خنک (هزینه اولیه کمتر)

۳. نوع کمپرسور

انتخاب کمپرسور بر اساس ظرفیت و نیاز پروژه:

• ۵-۵۰ تن: اسکرال
• ۵۰-۵۰۰ تن: اسکرو
• ۳۰۰-۳۰۰۰ تن: سانتریفیوژ
• بودجه محدود: پیستونی

۴. راندمان انرژی (COP/EER)

COP (Coefficient of Performance) معیار راندمان چیلر است. COP بالاتر = مصرف برق کمتر. چیلرهای مدرن COP بین ۳ تا ۶ دارند.

EER (Energy Efficiency Ratio) = COP × ۳.۴۱۲

۵. نوع مبرد

مبرد چیلر باید سازگار با محیط زیست و مطابق استانداردها باشد. مبردهای رایج:

• R-134a: رایج، سازگار با محیط
• R-410A: راندمان بالا، فشار بالا
• R-32: کم‌اثر بر گرمایش جهانی
• R-1234ze: نسل جدید، GWP پایین

۶. سطح صدا

سطح صدا در بیمارستان، هتل و دفتر مهم است. چیلر اسکرال ۶۰-۷۰ دسی‌بل، اسکرو ۷۰-۸۰ دسی‌بل و سانتریفیوژ ۸۰-۹۰ دسی‌بل صدا تولید می‌کنند.

۷. ابعاد و فضای نصب

ابعاد چیلر باید با فضای موجود هماهنگ باشد. چیلرهای آب خنک فضای کمتری نیاز دارند (بدون فن کندانسور). چیلرهای هوا خنک فضای بیشتری برای جریان هوا نیاز دارند.

۸. هزینه اولیه و عملیاتی

هزینه اولیه شامل خرید، نصب و راه‌اندازی است. هزینه عملیاتی شامل برق، آب، نگهداری و تعمیرات است. چیلر ارزان‌تر ممکن است هزینه عملیاتی بالاتری داشته باشد.

۹. قابلیت اطمینان و Redundancy

برای پروژه‌های حساس (بیمارستان، مرکز داده)، چیلر باید قابلیت افزونه (Redundancy) داشته باشد. یعنی دو یا چند چیلر به‌صورت موازی کار کنند تا در صورت خرابی یکی، دیگری بار را تأمین کند.

۱۰. گارانتی و خدمات پس از فروش

گارانتی معتبر و دسترسی به قطعات و خدمات پس از فروش از معیارهای مهم انتخاب هستند. برندهای معتبر گارانتی ۱۲-۲۴ ماه و شبکه خدمات گسترده دارند.

جدول تصمیم‌گیری سریع انتخاب چیلر

نکات کلیدی نصب چیلر

۱. محل نصب

• چیلر هوا خنک: در فضای باز با جریان هوای کافی نصب شود. فاصله از دیوار حداقل ۱ متر.
• چیلر آب خنک: در موتورخانه با تهویه مناسب نصب شود. برج خنک‌کننده در فضای باز.
• فونداسیون: چیلر باید روی فونداسیون محکم و لرزه‌گیر نصب شود.

۲. لوله‌کشی

• لوله‌های آب سرد: باید عایق‌بندی شوند تا از تعریق و اتلاف انرژی جلوگیری شود.
• لوله‌های مبرد: باید مطابق استاندارد و بدون نشتی باشند.
• شیرآلات: شیر قطع، شیر یک‌طرفه و شیر اطمینان باید نصب شوند.

۳. برق‌رسانی

• کابل برق: باید مطابق جریان چیلر و استاندارد باشد.
• تابلو برق: باید کلید حفاظت جان (RCD) و محافظ ولتاژ داشته باشد.
• ارت: چیلر باید به‌درستی ارت شود.

۴. راه‌اندازی

• شارژ مبرد: توسط تکنسین مجاز انجام شود.
• تنظیم سوپرهیت: برای راندمان بهینه.
• تست عملکرد: دمای آب ورودی و خروجی، فشارها و جریان برق بررسی شوند.

نکات کلیدی نگهداری چیلر

اشتباهات رایج در انتخاب چیلر

اشتباه اول: انتخاب چیلر بر اساس قیمت اولیه. قیمت پایین‌تر همیشه بهتر نیست. هزینه عملیاتی در بلندمدت بیشتر از قیمت اولیه است.

اشتباه دوم: نادیده گرفتن محاسبه بار برودتی. انتخاب چیلر بدون محاسبه دقیق بار، منجر به ظرفیت نامناسب و افت راندمان می‌شود.

اشتباه سوم: انتخاب چیلر هوا خنک برای پروژه بزرگ. چیلر هوا خنک برای پروژه‌های بزرگ راندمان کافی ندارد. برای پروژه‌های بزرگ، چیلر آب خنک انتخاب کنید.

اشتباه چهارم: عدم توجه به Redundancy. برای پروژه‌های حساس، یک چیلر کافی نیست. باید دو یا چند چیلر به‌صورت موازی نصب شوند.

اشتباه پنجم: نادیده گرفتن سطح صدا. چیلر صدای زیادی تولید می‌کند. در بیمارستان، هتل و دفتر، سطح صدا باید در انتخاب لحاظ شود.

جمع‌بندی

انتخاب چیلر مناسب یک تصمیم مهندسی چندلایه است که باید بر اساس محاسبه دقیق بار برودتی، نیاز پروژه، بودجه و شرایط اقلیمی گرفته شود. سه اصل طلایی را به خاطر بسپارید:

۱. ظرفیت چیلر را دقیق محاسبه کنید — نه بزرگ‌تر، نه کوچک‌تر از نیاز.
۲. نوع کندانسور را بر اساس شرایط پروژه انتخاب کنید — هوا خنک برای مناطق کم‌آب، آب خنک برای پروژه‌های بزرگ.
۳. راندمان (COP) را در انتخاب لحاظ کنید — چیلر با COP بالاتر، در بلندمدت اقتصادی‌تر است.
