عایق الاستومری (Elastomeric Insulation) یکی از پرکاربردترین و مؤثرترین عایق‌های حرارتی و صوتی در صنعت تأسیسات است که به دلیل ساختار سلول بسته (Closed-Cell) خود، نقش کلیدی در جلوگیری از اتلاف انرژی، کنترل تعریق (کندانس) و محافظت از تجهیزات در برابر خوردگی ایفا می‌کند. این عایق از لاستیک مصنوعی ساخته شده و به شکل لوله‌ای، رولی یا ورقی تولید می‌شود. در این راهنمای جامع، تمام جنبه‌های فنی، انواع، مزایا، معایب و نکات انتخاب عایق الاستومری را بررسی می‌کنیم.
عایق الاستومری؛ انتخاب اول برای سیستم‌های سرد
عایق الاستومری به دلیل ساختار سلول بسته و مقاومت بالا در برابر نفوذ بخار آب، انتخاب اول برای عایق‌کاری:
• لوله‌های آب سرد و چیلر
• خطوط تبرید و سردخانه
• کانال‌های تهویه مطبوع
• تجهیزات صنعتی و بیمارستانی
این عایق با ضریب هدایت حرارتی پایین (0.033 W/m.K) و مقاومت نفوذ بخار (μ ≥ 10,000) از تعریق و خوردگی جلوگیری می‌کند.
عایق الاستومری چیست و چگونه ساخته می‌شود؟
- عایق الاستومری چیست و چگونه ساخته می‌شود؟
- انواع عایق الاستومری بر اساس مواد اولیه
- ۱. عایق الاستومری NBR/PVC
- ۲. عایق الاستومری EPDM
- ۳. عایق الاستومری CR (کلروپرن)
- ۴. عایق الاستومری بدون هالوژن (Halogen-Free)
- مقایسه فنی NBR/PVC و EPDM
- مزایای عایق الاستومری
- ۱. مقاومت بالا در برابر نفوذ رطوبت و بخار آب
- ۲. صرفه‌جویی در انرژی
- ۳. جلوگیری از خوردگی زیر عایق (CUI)
- ۴. عایق صوتی و کاهش لرزش
- ۵. نصب آسان و انعطاف‌پذیری بالا
- ۶. سبک بودن و بهداشتی بودن
- ۷. مقاومت در برابر قارچ و باکتری
- معایب عایق الاستومری
- ۱. قیمت بالاتر نسبت به عایق‌های معدنی
- ۲. محدودیت دمای بالا
- ۳. حساسیت به UV (در NBR/PVC)
- ۴. خطر خوردگی استیل (ESCC) در NBR/PVC
- ۵. نیاز به چسب مخصوص
- کاربردهای عایق الاستومری
- کاربردهای HVAC و تبرید
- کاربردهای صنعتی
- کاربردهای ساختمانی
- معیارهای انتخاب عایق الاستومری
- ۱. دمای عملیاتی
- ۲. شرایط محیطی
- ۳. ضخامت مناسب
- ۴. استاندارد و گواهینامه
- عایق الاستومری در ایران
- برندهای داخلی
- برندهای خارجی
- جمع‌بندی
عایق الاستومری نوعی فوم لاستیکی مصنوعی با ساختار سلول بسته است که از لاستیک نیتریل بوتادین (NBR) یا اتیلن پروپیلن دی ان مونومر (EPDM) ساخته می‌شود. در فرآیند تولید، مواد اولیه لاستیکی با عوامل فوم‌کننده مخلوط شده و در کوره حرارت داده می‌شوند تا هزاران سلول ریز بسته در ساختار ماده شکل بگیرد.
ساختار سلول بسته به این معناست که هر سلول دیواره‌ای مستقل دارد و مسیر پیوسته‌ای برای نفوذ آب و بخار وجود ندارد. این ویژگی، عایق الاستومری را به یک سد بخار داخلی (Built-in Vapor Barrier) تبدیل می‌کند که نیازی به لایه جداگانه سد بخار ندارد.
انواع عایق الاستومری بر اساس مواد اولیه
۱. عایق الاستومری NBR/PVC
عایق NBR/PVC رایج‌ترین نوع عایق الاستومری است که از ترکیب لاستیک نیتریل (NBR) و پلی وینیل کلراید (PVC) ساخته می‌شود. این ترکیب، تعادل مناسبی بین خواص حرارتی، مقاومت آتش، انعطاف‌پذیری و قیمت ایجاد می‌کند.
مشخصات فنی:
- ضریب هدایت حرارتی: 0.033 تا 0.040 W/m.K (در دمای 0 درجه)
- محدوده دمای کاری: -50 تا +110 درجه سانتی‌گراد
- مقاومت نفوذ بخار آب: μ ≥ 10,000
- رتبه آتش: ASTM E84 25/50
- رنگ: مشکی (استاندارد)
کاربرد اصلی: لوله‌های آب سرد و چیلر، خطوط تبرید، کانال‌های تهویه مطبوع، سیستم‌های VRF/VRV
۲. عایق الاستومری EPDM
عایق EPDM از لاستیک اتیلن پروپیلن دی ان مونومر ساخته شده و مقاومت حرارتی بالاتری نسبت به NBR/PVC دارد.
مشخصات فنی:
- ضریب هدایت حرارتی: 0.032 تا 0.036 W/m.K
- حداکثر دمای کاری: +150 درجه سانتی‌گراد (طولانی‌مدت)
- مقاومت UV: عالی (نیاز به پوشش محافظ ندارد)
- انعطاف‌پذیری در سرما: تا -53 درجه سانتی‌گراد
- رنگ: مشکی با لکه‌های زرد (برای تشخیص)
کاربرد اصلی: سیستم‌های صنعتی با دمای بالا، خطوط VRF/VRV، تأسیسات خورشیدی، محیط‌های در فضای باز
۳. عایق الاستومری CR (کلروپرن)
عایق CR یک توسعه جدیدتر است که عملکرد عالی در برابر آتش دارد و برای محیط‌های حساس به ایمنی مانند ساختمان‌های عمومی مناسب است. این عایق حتی بدون پوشش اضافی می‌تواند رتبه آتش B-s1, d0 را کسب کند.
۴. عایق الاستومری بدون هالوژن (Halogen-Free)
عایق‌های بدون هالوژن (مانند K-Flex ECO و NH/ArmaFlex) فاقد PVC و ترکیبات کلر و برم هستند. در صورت آتش‌سوزی، دود شفاف و غیرسمی تولید می‌کنند و برای پروژه‌های با استانداردهای بهداشتی بالا (بیمارستان، صنایع غذایی، اتاق تمیز) مناسب هستند.
مقایسه فنی NBR/PVC و EPDM
| ویژگی | NBR/PVC | EPDM |
|---|---|---|
| حداکثر دمای کاری | +110 درجه | +150 درجه |
| حداقل دمای کاری | -50 درجه | -50 درجه |
| مقاومت UV | متوسط (نیاز به پوشش) | عالی |
| انعطاف‌پذیری در سرما | تا -20 درجه | تا -53 درجه |
| مقاومت در برابر روغن معدنی | عالی | ضعیف |
| مقاومت در برابر اسید و باز | عالی | عالی |
| کاربرد اصلی | HVAC، تبرید | صنعتی، VRF، خورشیدی |
| قیمت | اقتصادی‌تر | گران‌تر |

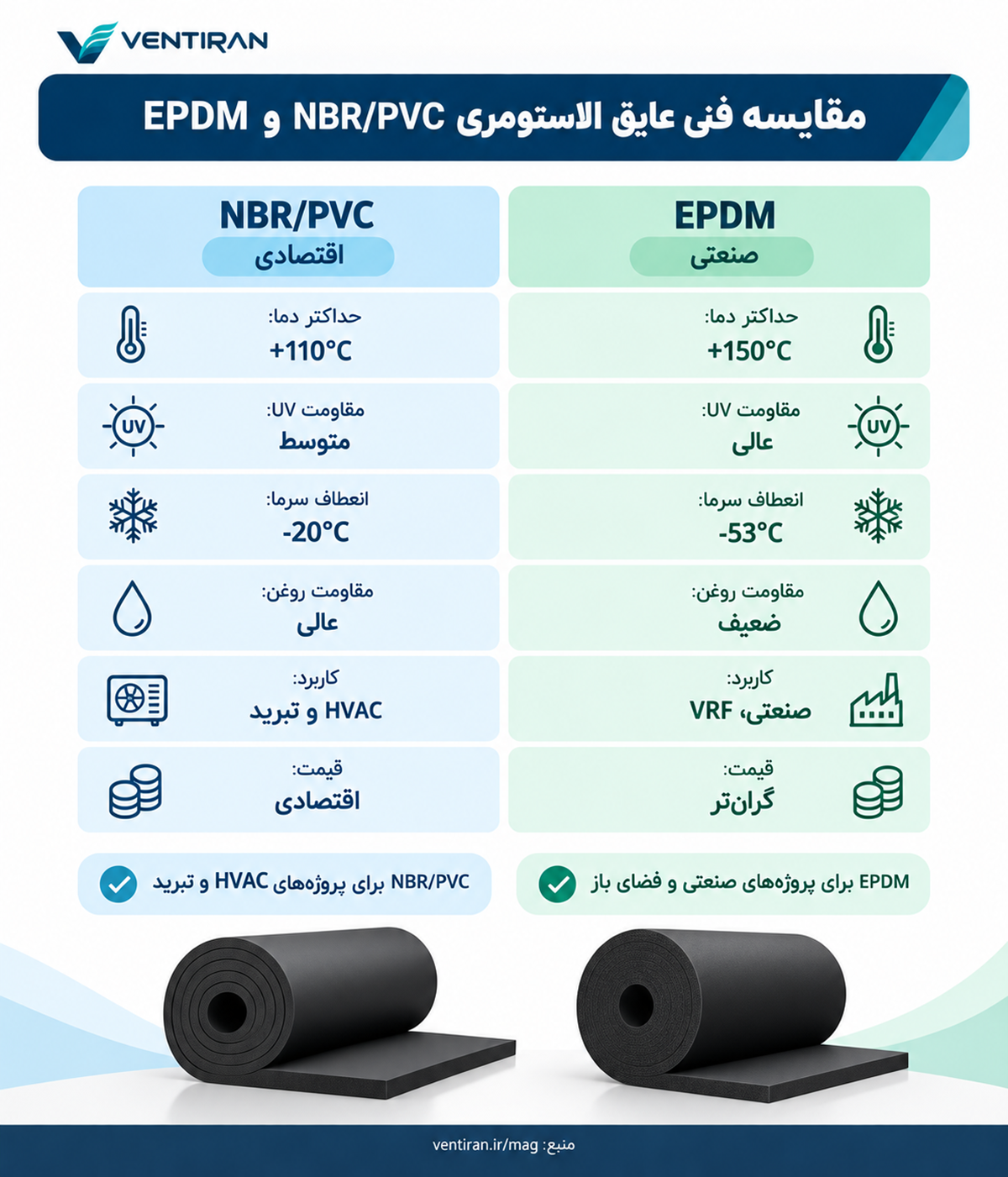

دانلود و مشاهده تصویر با کیفیت مقایسه فنی NBR/PVC و EPDM
مزایای عایق الاستومری
۱. مقاومت بالا در برابر نفوذ رطوبت و بخار آب
ساختار سلول بسته عایق الاستومری، مقاومت بسیار بالایی در برابر نفوذ بخار آب ایجاد می‌کند. مقاومت نفوذ بخار (μ) این عایق بیش از 10,000 است، در حالی که این مقدار برای پشم شیشه فقط 1 است. این ویژگی، عایق الاستومری را به گزینه اول برای جلوگیری از تعریق (کندانس) در لوله‌های سرد تبدیل می‌کند.
۲. صرفه‌جویی در انرژی
ضریب هدایت حرارتی پایین (0.033 W/m.K) عایق الاستومری، آن را به یک عایق حرارتی بسیار مؤثر تبدیل می‌کند. مطالعات نشان می‌دهد که عایق الاستومری می‌تواند تا 30 درصد در مصرف انرژی صرفه‌جویی کند، در حالی که پشم سنگ و پشم شیشه در بهترین حالت 23 درصد صرفه‌جویی دارند. در دماهای پایین، ضخامت کمتر عایق الاستومری با ضخامت بیشتر پشم شیشه برابری می‌کند.
۳. جلوگیری از خوردگی زیر عایق (CUI)
خوردگی زیر عایق (Corrosion Under Insulation) یکی از مشکلات جدی در سیستم‌های عایق‌کاری است که ناشی از نفوذ رطوبت به سطح لوله است. عایق الاستومری به دلیل سد بخار داخلی و عدم جذب رطوبت، از خوردگی لوله‌ها و تجهیزات جلوگیری می‌کند.
۴. عایق صوتی و کاهش لرزش
عایق الاستومری خواص صوتی مناسبی دارد و می‌تواند صدا و لرزش را در لوله‌ها و کانال‌ها کاهش دهد. در سیستم‌های تهویه مطبوع و لوله‌های آب، این ویژگی به آسایش صوتی کمک می‌کند.
۵. نصب آسان و انعطاف‌پذیری بالا
انعطاف‌پذیری بالا عایق الاستومری، نصب آن را روی سطوح خمیده، لوله‌های با قطر مختلف و اتصالات پیچیده آسان می‌کند. عایق‌های خودچسب (Self-Seal) نیز موجود هستند که سرعت نصب را افزایش می‌دهند.
۶. سبک بودن و بهداشتی بودن
عایق الاستومری سبک است، بدون الیاف (Fiber-Free) و بدون گردوغبار است. این ویژگی‌ها آن را برای محیط‌های بهداشتی (بیمارستان، صنایع غذایی، اتاق تمیز) مناسب می‌کند.
۷. مقاومت در برابر قارچ و باکتری
عایق الاستومری مقاوم در برابر رشد قارچ و باکتری است و انتشار VOC پایینی دارد. این ویژگی برای محیط‌های با الزامات بهداشتی بالا حیاتی است.
معایب عایق الاستومری
۱. قیمت بالاتر نسبت به عایق‌های معدنی
قیمت اولیه عایق الاستومری بیشتر از پشم شیشه و پشم سنگ است. با این حال، صرفه‌جویی انرژی بالاتر و عمر طولانی‌تر آن، هزینه چرخه عمر را کاهش می‌دهد.
۲. محدودیت دمای بالا
عایق NBR/PVC حداکثر تا 110 درجه سانتی‌گراد و EPDM تا 150 درجه قابل استفاده است. برای دماهای بالاتر (مانند خطوط بخار)، باید از عایق‌های دیگری (مانند پشم سنگ) استفاده کرد.
۳. حساسیت به UV (در NBR/PVC)
عایق NBR/PVC در برابر تابش UV مقاوم نیست و در فضای باز نیاز به پوشش محافظ (مانند روکش آلومینیوم یا رنگ UV) دارد. EPDM در این زمینه مقاوم‌تر است.
۴. خطر خوردگی استیل (ESCC) در NBR/PVC
عایق NBR/PVC حاوی PVC است که کلر دارد. در تماس با لوله‌های استیل ضدزنگ، این کلر می‌تواند باعث ترک خوردگی تنشی (Stress Corrosion Cracking) شود. برای لوله‌های استیل، باید از عایق‌های بدون هالوژن استفاده کرد.
۵. نیاز به چسب مخصوص
نصب عایق الاستومری نیاز به چسب مخصوص دارد که هزینه و زمان نصب را افزایش می‌دهد. استفاده از چسب نامناسب می‌تواند به جدا شدن عایق منجر شود.
کاربردهای عایق الاستومری
کاربردهای HVAC و تبرید
- لوله‌های آب سرد و چیلر
- خطوط مکش و مایع تبرید
- کانال‌های تهویه مطبوع
- سیستم‌های VRF/VRV
کاربردهای صنعتی
- صنایع دارویی و غذایی (محیط‌های بهداشتی)
- صنایع نفت و گاز و پتروشیمی
- تأسیسات دریایی و فراساحل
- تأسیسات خورشیدی (EPDM)
کاربردهای ساختمانی
- لوله‌کشی آب گرم و سرد
- تجهیزات موتورخانه
- سیستم‌های گرمایش از کف
معیارهای انتخاب عایق الاستومری
۱. دمای عملیاتی
دمای سیستم تعیین‌کننده نوع عایق است:
- NBR/PVC: -50 تا +110 درجه
- EPDM: -50 تا +150 درجه
۲. شرایط محیطی
- فضای باز: EPDM یا NBR/PVC با پوشش UV
- محیط مرطوب: عایق با روکش محافظ
- لوله استیل: عایق بدون هالوژن
۳. ضخامت مناسب
ضخامت عایق بر اساس محاسبات حرارتی و دمای محیط تعیین می‌شود. برای جلوگیری از تعریق، ضخامت باید به‌گونه‌ای باشد که دمای سطح خارجی همیشه بالای نقطه شبنم باقی بماند.
۴. استاندارد و گواهینامه
عایق الاستومری باید دارای گواهینامه‌های معتبر باشد:
- ASTM C534 (استاندارد عایق الاستومری)
- ASTM E84 (رفتار آتش)
- استاندارد ملی ایران (برای برندهای داخلی)
عایق الاستومری در ایران
برندهای داخلی
۱. لینکران (Linkran)
- تولیدکننده: شرکت دانش‌بنیان سازه پایدار الهیه
- مزایا: نشان استاندارد ملی ایران، گواهینامه فنی مسکن و شهرسازی
- مناسب برای: پروژه‌های بزرگ
۲. سانا عایق (کافلکس)
- سابقه: بیشترین سابقه تولید عایق الاستومری در کشور
- مزایا: گواهینامه فنی، کیفیت بالا
- مناسب برای: پروژه‌های بزرگ
۳. سوپرفلکس
- مزایا: قیمت متوسط، تحویل سریع
- مناسب برای: پروژه‌های بزرگ و کوچک
برندهای خارجی
- Armaflex (آرمافلکس): اولین تولیدکننده عایق الاستومری (1954)
- K-Flex: تنوع محصولات (NBR, EPDM, ECO)
- Kaimann (کایمان): تولید از 1959، تمرکز بر بهداشت و ایمنی
جمع‌بندی
عایق الاستومری یک عایق حرارتی و صوتی پیشرفته با ساختار سلول بسته است که مقاومت بالایی در برابر نفوذ رطوبت دارد و به عنوان سد بخار داخلی عمل می‌کند. مزایای اصلی آن شامل صرفه‌جویی انرژی تا 30 درصد، جلوگیری از تعریق و خوردگی، نصب آسان و عمر طولانی است. معایب آن شامل قیمت بالاتر، محدودیت دمای بالا و حساسیت UV در NBR/PVC است. انتخاب بین NBR/PVC و EPDM به دمای عملیاتی، شرایط محیطی و بودجه بستگی دارد. برای لوله‌های استیل، باید از عایق‌های بدون هالوژن استفاده کرد. برندهای داخلی مانند لینکران و سانا عایق و برندهای خارجی مانند Armaflex و K-Flex از گزینه‌های معتبر هستند.
