انتخاب عایق مناسب برای لوله های آب سرد و گرم؛ راهنمای جامع

انتخاب عایق مناسب برای لوله‌های آب سرد و گرم یکی از کلیدی‌ترین تصمیمات مهندسی در طراحی سیستم‌های تأسیساتی است که مستقیماً بر مصرف انرژی، جلوگیری از تعریق، عمر مفید تجهیزات و هزینه‌های عملیاتی تأثیر می‌گذارد. در سیستم‌های آب سرد، خطر تعریق و خوردگی زیر عایق (CUI) وجود دارد و در سیستم‌های آب گرم، اتلاف حرارتی و کاهش راندمان مسئله اصلی است. به همین دلیل، انتخاب نوع عایق، ضخامت و روکش باید بر اساس دمای عملیاتی، شرایط محیطی و استانداردهای معتبر انجام شود. در این راهنمای جامع، همه چیز درباره انتخاب عایق لوله‌های آب سرد و گرم را بررسی می‌کنیم.

چرا عایق‌کاری لوله‌های آب سرد و گرم اهمیت دارد؟

عایق‌کاری لوله‌ها یک الزام قانونی طبق مبحث ۱۹ مقررات ملی ساختمان است و نقش کلیدی در بهینه‌سازی مصرف انرژی ایفا می‌کند. طبق مطالعات، حدود ۱۰ تا ۲۰ درصد از انرژی حرارتی ساختمان از طریق لوله‌های بدون عایق هدر می‌رود.

مزایای عایق‌کاری لوله‌ها:

• کاهش اتلاف انرژی تا ۳۰ درصد
• جلوگیری از تعریق در لوله‌های آب سرد
• جلوگیری از خوردگی زیر عایق (CUI)
• کاهش سطح صدا ناشی از جریان آب
• افزایش عمر مفید لوله‌ها
• جلوگیری از یخ‌زدگی در لوله‌های آب سرد در فضای باز

تفاوت عایق‌کاری لوله‌های آب سرد و گرم

عایق‌کاری لوله‌های آب سرد

هدف اصلی: جلوگیری از تعریق (کندانس) و کاهش اتلاف انرژی سرمایشی.

چالش‌های اصلی:

• نفوذ رطوبت به داخل عایق و تعریق سطح لوله
• خوردگی زیر عایق (CUI) ناشی از تجمع رطوبت
• یخ‌زدگی در لوله‌های در فضای باز
• افت راندمان چیلر و سیستم تبرید

عایق مناسب: عایق سلول بسته با مقاومت نفوذ بخار بالا (μ ≥ ۷۰۰۰) مانند عایق الاستومری.

عایق‌کاری لوله‌های آب گرم

هدف اصلی: کاهش اتلاف حرارتی و افزایش راندمان گرمایش.

چالش‌های اصلی:

• اتلاف حرارتی از سطح لوله
• افت دمای آب در مسیرهای طولانی
• افزایش مصرف انرژی بویلر
• خطر سوختگی در سطوح داغ

عایق مناسب: عایق‌های مقاوم در برابر دما مانند پشم سنگ، پشم شیشه یا عایق الاستومری (برای دمای متوسط).

انواع عایق مناسب برای لوله‌های آب سرد و گرم

۱. عایق الاستومری (Elastomeric Insulation)

عایق الاستومری یک فوم لاستیکی مصنوعی با ساختار سلول بسته است که از NBR/PVC یا EPDM ساخته می‌شود.

کاربرد: لوله‌های آب سرد، چیلر، تبرید و لوله‌های آب گرم با دمای متوسط.

۲. عایق پشم سنگ (Rock Wool)

پشم سنگ از الیاف معدنی ساخته شده که از ذوب سنگ‌های آتشفشانی به دست می‌آید.

کاربرد: لوله‌های آب گرم با دمای بالا، خطوط بخار، بویلر.

۳. عایق پشم شیشه (Glass Wool)

پشم شیشه از الیاف شیشه بازیافتی ساخته شده و سبک، انعطاف‌پذیر و اقتصادی است.

کاربرد: لوله‌های آب گرم، کانال تهویه، پارتیشن.

۴. عایق پلی‌اتیلن (PE)

عایق پلی‌اتیلن یک فوم پلاستیکی با سلول بسته است که اقتصادی و سبک است.

کاربرد: لوله‌های آب سرد با دمای متوسط، لوله‌های آب گرم خانگی.

جدول مقایسه عایق‌های مناسب لوله‌های آب سرد و گرم

جدول تصمیم‌گیری سریع

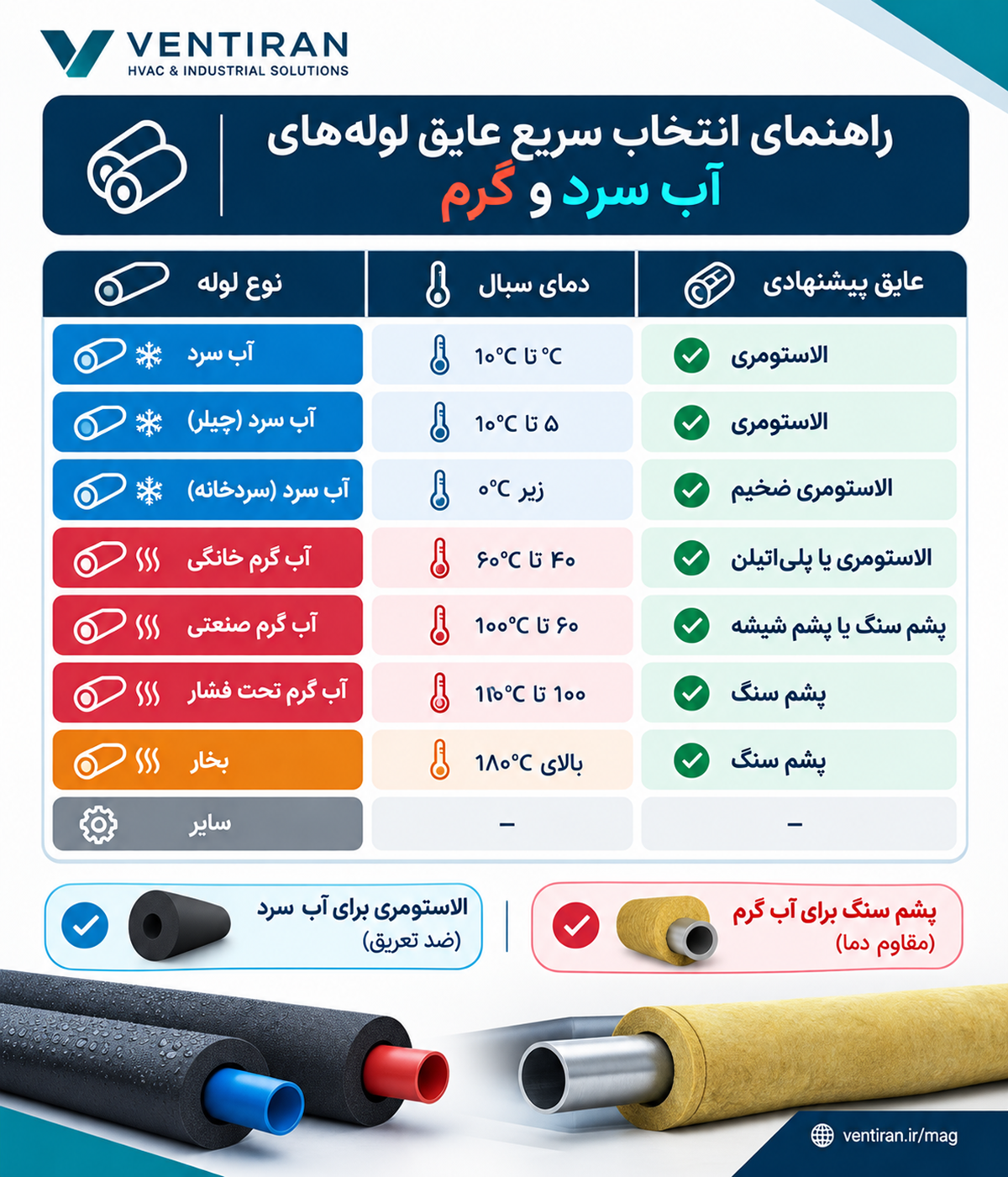

مشاهده و دانلود کیفیت بالا تصویر راهنمای انتخاب سریع عایق لوله – منبع: ventiran.ir/mag

معیارهای انتخاب عایق مناسب

۱. دمای عملیاتی

دمای سیال تعیین‌کننده نوع عایق است:

• آب سرد (زیر ۱۰°C): عایق سلول بسته (الاستومری)
• آب گرم (۴۰-۶۰°C): عایق الاستومری یا پلی‌اتیلن
• آب گرم (۶۰-۱۰۰°C): عایق پشم سنگ یا پشم شیشه
• آب گرم (۱۰۰-۱۸۰°C): عایق پشم سنگ

۲. شرایط محیطی

• فضای باز: عایق مقاوم UV (پشم سنگ، EPDM)
• محیط مرطوب: عایق سلول بسته (الاستومری)
• محیط بهداشتی: عایق بدون الیاف (الاستومری، فوم)

۳. ضخامت عایق

ضخامت عایق بر اساس محاسبات حرارتی و دمای محیط تعیین می‌شود. طبق مبحث ۱۹ مقررات ملی ساختمان، حداقل مقاومت حرارتی باید رعایت شود:

۴. نوع روکش

روکش عایق بر اساس شرایط محیطی انتخاب می‌شود:

اشتباهات رایج در انتخاب عایق لوله‌ها

اشتباه اول: استفاده از پشم شیشه برای لوله‌های آب سرد. پشم شیشه به دلیل ساختار سلول باز، جاذب رطوبت است و در لوله‌های سرد تعریق و خوردگی ایجاد می‌کند.

اشتباه دوم: استفاده از الاستومری برای خطوط بخار. الاستومری حداکثر تا ۱۰۵ درجه مقاوم است. برای خطوط بخار باید از پشم سنگ استفاده کرد.

اشتباه سوم: نادیده گرفتن ضخامت عایق. ضخامت کم منجر به تعریق، خوردگی و افت راندمان می‌شود. ضخامت زیاد منجر به هزینه بالا می‌شود.

اشتباه چهارم: استفاده از عایق بدون روکش در فضای باز. عایق بدون روکش در فضای باز، در برابر UV و آسیب مکانیکی آسیب‌پذیر است.

اشتباه پنجم: عدم توجه به ESCC در لوله‌های استیل. عایق NBR/PVC می‌تواند باعث ترک خوردگی تنشی در لوله‌های استیل شود. باید از بدون هالوژن استفاده کرد.

سوالات متداول

۱. بهترین عایق برای لوله‌های آب سرد چیست؟
عایق الاستومری به دلیل ساختار سلول بسته و مقاومت نفوذ بخار بالا (μ ≥ ۷۰۰۰)، بهترین گزینه برای لوله‌های آب سرد است. این عایق از تعریق و خوردگی زیر عایق (CUI) جلوگیری می‌کند.

۲. بهترین عایق برای لوله‌های آب گرم چیست؟
بستگی به دمای آب دارد:
– ۴۰-۶۰°C: عایق الاستومری یا پلی‌اتیلن
– ۶۰-۱۰۰°C: پشم سنگ یا پشم شیشه
– ۱۰۰-۱۸۰°C: پشم سنگ

۳. تفاوت عایق آب سرد و آب گرم در چیست؟
عایق آب سرد باید مقاومت نفوذ بخار بالا داشته باشد تا از تعریق جلوگیری کند. عایق آب گرم باید مقاومت حرارتی بالا داشته باشد تا از اتلاف انرژی جلوگیری کند.

۴. چه ضخامتی برای عایق لوله‌های آب سرد مناسب است؟
ضخامت بر اساس محاسبات حرارتی و دمای محیط تعیین می‌شود. طبق جداول استاندارد:
– قطر کمتر از ۳۵ mm: ۳۰ mm
– قطر ۳۵-۶۰ mm: ۴۰ mm
– قطر ۶۰-۱۴۰ mm: ۵۰ mm

۵. آیا عایق الاستومری برای لوله‌های آب گرم مناسب است؟
بله، اما با محدودیت. عایق الاستومری برای دمای تا ۱۰۵ درجه مناسب است. برای دمای بالاتر باید از پشم سنگ استفاده کرد.

۶. آیا پشم شیشه برای لوله‌های آب سرد مناسب است؟
خیر. پشم شیشه به دلیل ساختار سلول باز، جاذب رطوبت است و در لوله‌های سرد تعریق و خوردگی ایجاد می‌کند.

۷. چه نوع روکشی برای لوله‌های آب سرد در فضای باز مناسب است؟
روکش آلومینیوم مسلح با ضخامت حداقل ۱۷۰ میکرون برای فضای باز مناسب است. این روکش از UV و آسیب مکانیکی محافظت می‌کند.

۸. آیا عایق‌کاری لوله‌ها اجباری است؟
بله. طبق مبحث ۱۹ مقررات ملی ساختمان، عایق‌کاری حرارتی لوله‌ها الزامی است و حداقل مقاومت حرارتی باید رعایت شود.

۹. عمر مفید عایق لوله‌ها چقدر است؟
– عایق الاستومری: بالای ۲۰ سال
– پشم سنگ: ۱۵ تا ۲۰ سال
– پشم شیشه: ۱۰ تا ۱۵ سال
– پلی‌اتیلن: ۱۰ تا ۱۵ سال

۱۰. چگونه عایق مناسب را انتخاب کنیم؟
انتخاب عایق بر اساس دمای عملیاتی، شرایط محیطی (رطوبت، فضای باز)، الزامات ایمنی آتش و بودجه انجام می‌شود. جدول تصمیم‌گیری سریع در این مقاله می‌تواند راهنمای اولیه باشد.

جمع‌بندی

انتخاب عایق مناسب برای لوله‌های آب سرد و گرم یک فرآیند مهندسی چندلایه است که نیازمند دانش فنی، استانداردهای معتبر و ابزار محاسباتی است. سه اصل طلایی را به خاطر بسپارید:

1. برای لوله‌های آب سرد، عایق سلول بسته (الاستومری) انتخاب کنید — مقاومت نفوذ بخار بالا، جلوگیری از تعریق.
2. برای لوله‌های آب گرم، عایق مقاوم در برابر دما انتخاب کنید — پشم سنگ برای دمای بالا، الاستومری برای دمای متوسط.
3. ضخامت عایق را بر اساس محاسبات حرارتی تعیین کنید — نه کمتر، نه بیشتر از نیاز.

با انتخاب صحیح عایق، می‌توانید مصرف انرژی را کاهش دهید، از تعریق و خوردگی جلوگیری کنید و عمر مفید سیستم را افزایش دهید.
