خلاصه مقاله
شیر انبساط ترموستاتیکی (TXV) قطعه‌ای حیاتی در سیکل تبرید است که وظیفه تنظیم دقیق جریان مبرد ورودی به اواپراتور را بر عهده دارد. این شیر با اندازه‌گیری مداوم سوپرهیت در خروجی اواپراتور، میزان باز شدن خود را تنظیم می‌کند و از بازگشت مبرد مایع به کمپرسور جلوگیری می‌نماید. نصب صحیح TXV شامل ۵ مرحله کلیدی است: آماده‌سازی، اتصال به خط مایع، نصب حباب حسگر، اتصال لوله اکولایزر و تنظیم سوپرهیت. سوپرهیت ایده‌آل برای سیستم‌های تهویه مطبوع ۴ تا ۸ درجه سانتی‌گراد است. خرابی TXV در سه حالت اصلی بروز می‌کند: Starving (تغذیه ناکافی، سوپرهیت بالا)، Flooding (تغذیه بیش‌ازحد، سوپرهیت پایین) و Hunting (نوسان مداوم فشار و دما). تشخیص دقیق این حالت‌ها با اندازه‌گیری سوپرهیت و تست حباب حسگر انجام می‌شود. تعویض TXV تنها پس از رد سایر علل (مانند شارژ کم، فیلتر مسدود یا جریان هوای ناکافی) توصیه می‌شود.

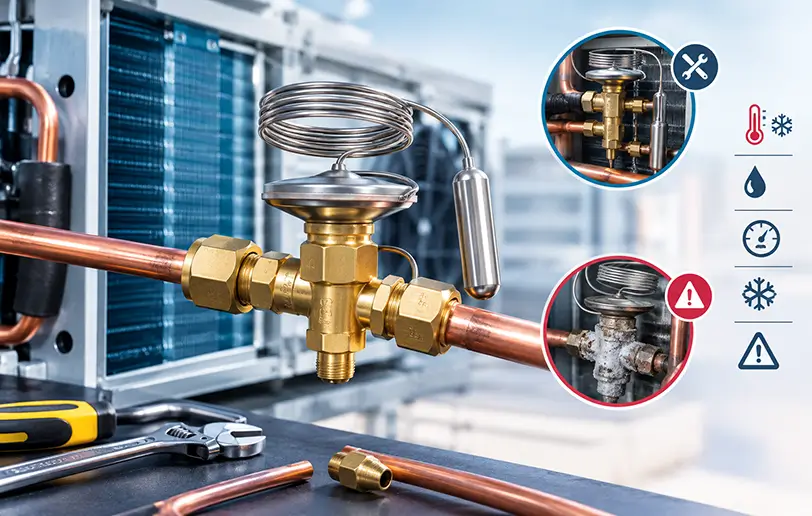

شیر انبساط ترموستاتیکی (TXV) به‌عنوان «مغز متفکر» سیکل تبرید شناخته می‌شود؛ قطعه‌ای کوچک اما حیاتی که وظیفه تنظیم دقیق جریان مبرد ورودی به اواپراتور را بر عهده دارد . عملکرد صحیح این شیر نه‌تنها راندمان سرمایش را تضمین می‌کند، بلکه از کمپرسور در برابر آسیب‌های جبران‌ناپذیر ناشی از بازگشت مبرد مایع محافظت می‌نماید. در این راهنمای جامع، تمام مراحل نصب، تنظیم سوپرهیت و علائم خرابی TXV را به‌صورت گام‌به‌گام بررسی می‌کنیم تا بتوانید این قطعه کلیدی را به‌درستی نصب، تنظیم و عیب‌یابی کنید.
شیر انبساط ترموستاتیکی (TXV) چگونه کار می‌کند؟
- شیر انبساط ترموستاتیکی (TXV) چگونه کار می‌کند؟
- مراحل گام‌به‌گام نصب TXV
- مرحله ۱: آماده‌سازی و بررسی اولیه
- مرحله ۲: اتصال TXV به خط مایع
- مرحله ۳: نصب حباب حسگر (حیاتی‌ترین مرحله)
- مرحله ۴: اتصال لوله اکولایزر (Equalizer)
- مرحله ۵: تنظیم سوپرهیت
- علائم خرابی TXV: سه حالت اصلی
- حالت اول: Starving (شیر بسته یا تغذیه ناکافی)
- حالت دوم: Flooding (شیر باز یا تغذیه بیش‌ازحد)
- حالت سوم: Hunting (نوسان مداوم)
- جدول تشخیص سریع عیوب TXV
- اشتباهات رایج در عیب‌یابی TXV
- چه زمانی TXV را تعویض کنیم؟
- جمع‌بندی
TXV یک شیر متعادل‌کننده نیرو است که با اندازه‌گیری مداوم سوپرهیت در خروجی اواپراتور، میزان باز شدن خود را تنظیم می‌کند . این فرآیند از طریق تعادل بین سه نیرو انجام می‌شود :
- نیروی بازکننده (حباب حسگر): حباب حسگر که در خروجی اواپراتور قرار دارد، دمای مبرد بخار را حس می‌کند. افزایش دما باعث افزایش فشار داخل حباب شده و نیرویی در جهت باز شدن شیر اعمال می‌کند .
- نیروی بستن (فشار اواپراتور): فشار تبخیر از طریق لوله اکولایزر (خارجی یا داخلی) به زیر دیافراگم منتقل شده و در جهت بستن شیر عمل می‌کند .
- نیروی بستن (فنر): یک فنر قابل تنظیم، نیروی بستن اضافی فراهم می‌کند که با پیچ تنظیم قابل تغییر است .
تعادل این سه نیرو تعیین می‌کند که شیر چه مقدار باز شود و چه میزان مبرد به اواپراتور جریان یابد. هدف نهایی، حفظ سوپرهیت در محدوده ایده‌آل (معمولاً ۴ تا ۸ درجه سانتی‌گراد در سیستم‌های تهویه مطبوع) است .
مراحل گام‌به‌گام نصب TXV
نصب صحیح TXV، نیمی از موفقیت در عملکرد بلندمدت سیستم است. اشتباه در هر مرحله می‌تواند منجر به نشت مبرد، سوختن شیر یا آسیب به کمپرسور شود.
مرحله ۱: آماده‌سازی و بررسی اولیه
قبل از شروع، مطمئن شوید که شیر TXV مناسب با ظرفیت، نوع مبرد و دمای عملیاتی سیستم انتخاب شده است. شیر بسیار بزرگ باعث هانتینگ (نوسان مداوم) و شیر بسیار کوچک باعث Starving (تغذیه ناکافی) می‌شود .
نکته حیاتی: برای جوشکاری، حتماً از نیتروژن خشک به‌صورت آرام از داخل لوله‌ها عبور دهید تا از تشکیل پوسته اکسید مس در داخل اتصالات جلوگیری شود .
مرحله ۲: اتصال TXV به خط مایع
TXV معمولاً از طریق اتصال بریزد (Brazed) یا فلر (Flared) به سیستم متصل می‌شود .
اگر اتصال بریزد است:
- بدنه شیر را با پارچه خیس بپوشانید تا گرمای شعله به داخل شیر نفوذ نکند و به عنصر قدرت یا اورینگ‌ها آسیب نرساند .
- شعله را هرگز مستقیماً به بدنه شیر نگیرید .
- حباب حسگر را از شعله دور کنید و از یک خنک‌کننده حرارتی (Heat Sink) مانند پارچه خیس برای محافظت از بدنه استفاده کنید .
اگر اتصال فلر است:
- ابتدا مهره فلر را با دست محکم کنید، سپس از آچار استفاده کنید .
- از دو آچار استفاده کنید (یکی برای نگه داشتن لوله و دیگری برای چرخاندن مهره) تا به لوله آسیب نرسد .
مرحله ۳: نصب حباب حسگر (حیاتی‌ترین مرحله)
محل نصب حباب حسگر، مستقیماً بر عملکرد TXV تأثیر می‌گذارد .
قوانین نصب حباب:
- محل: حباب باید روی یک بخش افقی از خط مکش خروجی اواپراتور نصب شود .
- فاصله از اواپراتور: حداکثر ۶ اینچ (۱۵ سانتی‌متر) فاصله از اواپراتور .
- موقعیت روی لوله: برای لوله‌های با قطر کمتر از ۷/۸ اینچ، ساعت ۱۲؛ برای لوله‌های ۷/۸ تا ۱-۵/۸ اینچ، ساعت ۱۰ یا ۲؛ برای لوله‌های بزرگتر از ۲ اینچ، ساعت ۴ یا ۸ .
- ممنوعیت مطلق: هرگز حباب را در ساعت ۶ (پایین لوله) قرار ندهید، زیرا روغن مبرد در پایین لوله حرکت می‌کند و باعث قرائت نادرست دما می‌شود .
- بستن: از بست فلزی استفاده کنید، نه نوارچسب یا سیم. بست فلزی تماس حرارتی بهتری ایجاد می‌کند و با گذشت زمان شل نمی‌شود .
- عایق‌کاری: حباب باید کاملاً عایق‌بندی شود تا از تأثیر دمای محیط اطراف محفوظ بماند .
اگر ناچار به نصب روی بخش عمودی هستید:
- حداقل ۶ اینچ از هر خم فاصله داشته باشد .
- لوله مویین (Capillary) باید در بالا قرار گیرد تا حباب مانند یک مخزن عمل کند .
مرحله ۴: اتصال لوله اکولایزر (Equalizer)
لوله اکولایزر فشار اواپراتور را به زیر دیافراگم TXV منتقل می‌کند. اگر TXV متعادل‌شده خارجی (Externally Equalized) است، اتصال اکولایزر باید روی مانیفولد مکش و پس از آخرین لوله توزیع‌کننده نصب شود . اگر اتصال در جای اشتباه باشد، فشار نادرست به شیر اعمال شده و کنترل سوپرهیت مختل می‌شود.
نکته مهم: در برخی کویل‌ها، پورت اتصال اکولایزر دارای Schrader Core است. در این حالت باید از یک فیتینگ ضد برگشت (Anti-Blow Back Fitting) استفاده کنید تا هسته شیر فشرده شده و مسیر فشار باز بماند .
مرحله ۵: تنظیم سوپرهیت
پس از نصب و شارژ سیستم، TXV باید تنظیم شود. هیچ‌گاه فرض نکنید که شیر از کارخانه درست تنظیم شده است .
روش اندازه‌گیری سوپرهیت:
۱. فشار مکش (Suction Pressure): فشار را در خروجی اواپراتور اندازه‌گیری کنید و با استفاده از چارت مبرد، آن را به دمای اشباع تبدیل کنید .
۲. دمای خط مکش (Suction Line Temperature): دمای واقعی لوله مکش را در همان نقطه اندازه‌گیری کنید (سنسور باید عایق‌بندی شود) .
۳. محاسبه: سوپرهیت = دمای واقعی – دمای اشباع .
تنظیم TXV:
- پیچ تنظیم را در جهت عقربه‌های ساعت (سفت کردن): سوپرهیت افزایش می‌یابد (شیر دیرتر باز می‌شود) .
- پیچ تنظیم را در خلاف جهت عقربه‌های ساعت (شل کردن): سوپرهیت کاهش می‌یابد (شیر زودتر باز می‌شود) .
- پس از هر تنظیم، حداقل ۱۰ تا ۱۵ دقیقه صبر کنید تا سیستم به حالت تعادل برسد و سپس سوپرهیت را مجدداً اندازه‌گیری کنید .
مقدار هدف: سوپرهیت ایده‌آل برای اکثر سیستم‌های تهویه مطبوع ۶ تا ۱۴ درجه فارنهایت (۴ تا ۸ درجه سانتی‌گراد) و برای سیستم‌های تبرید تجاری ۶ تا ۱۲ درجه فارنهایت است .
علائم خرابی TXV: سه حالت اصلی
TXV ممکن است در سه حالت اصلی دچار خرابی شود که هر کدام علائم و دلایل متفاوتی دارند .
حالت اول: Starving (شیر بسته یا تغذیه ناکافی)
علائم:
- سوپرهیت بسیار بالا (بیش از ۲۵ درجه فارنهایت / ۱۴ درجه سانتی‌گراد)
- فشار مکش پایین
- یخ‌زدگی روی کویل اواپراتور (از ابتدای کویل شروع می‌شود)
- جریان آمپر کمپرسور پایین (کمپرسور عمدتاً بخار پمپ می‌کند)
دلایل احتمالی:
- گرفتگی صافی ورودی TXV (Inlet Screen) با ذرات معلق، رسوب یا موم
- از دست رفتن شارژ عنصر قدرت (Powerhead Charge) — حباب دیگر نمی‌تواند فشار بازکننده تولید کند
- گرفتگی فیلتر درایر خط مایع
- شارژ کم مبرد (باید با بررسی ساب‌کولینگ تأیید شود)
حالت دوم: Flooding (شیر باز یا تغذیه بیش‌ازحد)
علائم:
- سوپرهیت بسیار پایین (۰ تا ۵ درجه فارنهایت)
- فشار مکش بالا
- تعریق یا یخ‌زدگی روی کمپرسور (نشانه بازگشت مبرد مایع)
- صدای غیرعادی کمپرسور (صدای تق‌تق یا ضربه مایع)
دلایل احتمالی:
- نشتی نشیمنگاه شیر (Debris یا سایش باعث بسته نشدن کامل می‌شود)
- تنظیم سوپرهیت بسیار پایین
- نصب نادرست حباب حسگر (تماس ضعیف، عایق‌بندی ناقص یا قرارگیری در موقعیت گرم)
- بزرگ بودن ظرفیت TXV نسبت به بار سیستم
حالت سوم: Hunting (نوسان مداوم)
علائم:
- نوسان شدید فشار مکش و دمای خط مکش
- سوپرهیت به‌طور مداوم بالا و پایین می‌رود
- سیستم بین حالت Flooding و Starving نوسان می‌کند
- یخ‌زدگی متناوب روی کویل
دلایل احتمالی:
- بزرگ بودن ظرفیت TXV نسبت به بار واقعی اواپراتور (شایع‌ترین دلیل)
- تماس ضعیف حباب حسگر با خط مکش (بست شل یا عایق‌بندی ناقص)
- تنظیم نامناسب سوپرهیت (بسیار حساس شده است)
- وجود گاز فلش (Flash Gas) در خط مایع که باعث اختلال در تغذیه پایدار شیر می‌شود
جدول تشخیص سریع عیوب TXV
| وضعیت | سوپرهیت | فشار مکش | علت احتمالی | اقدام |
|---|---|---|---|---|
| Starving | بسیار بالا (۲۵°F+) | پایین | صافی مسدود، Powerhead از دست رفته | تمیزکاری یا تعویض شیر |
| Flooding | بسیار پایین (۰-۵°F) | بالا | نشتی نشیمنگاه، نصب بد حباب | تعویض شیر، اصلاح نصب |
| Hunting | نوسانی | نوسانی | Oversizing، تماس بد حباب | تنظیم مجدد یا تعویض با سایز صحیح |
| عملکرد صحیح | ۶-۱۴°F | نرمال | — | نیازی به اقدام نیست |
اشتباهات رایج در عیب‌یابی TXV
اشتباه اول: سرزنش سریع TXV. بسیاری از تکنسین‌ها به‌سرعت TXV را «خراب» تشخیص می‌دهند، در حالی که مشکل از جریان هوای کم، کویل کثیف، شارژ کم یا فیلتر مسدود است . همیشه این موارد را قبل از محکوم کردن شیر بررسی کنید.
اشتباه دوم: نادیده گرفتن ساب‌کولینگ. TXV برای عملکرد صحیح نیاز به مبرد مایع کامل در ورودی خود دارد. اگر ساب‌کولینگ کافی نباشد (معمولاً حداقل ۱۰ درجه فارنهایت)، شیر نمی‌تواند به‌درستی تغذیه کند .
اشتباه سوم: تنظیم بدون اندازه‌گیری. چرخاندن پیچ تنظیم بدون اندازه‌گیری دقیق سوپرهیت، منجر به تنظیمات کورکورانه و بدتر شدن وضعیت می‌شود .
اشتباه چهارم: تعویض شیر بدون بررسی صافی. اگر صافی ورودی TXV مسدود شده باشد، تعویض شیر مشکلی را حل نمی‌کند. ابتدا سیستم را پمپ‌دان (Pump Down) کنید و صافی را بررسی و تمیز کنید .
چه زمانی TXV را تعویض کنیم؟
قبل از تعویض TXV، این تست‌های تشخیصی را انجام دهید :
۱. تست حباب در دست: حباب را از خط مکش جدا کنید و در دست گرم بگیرید. اگر فشار سمت بالا کاهش و فشار سمت پایین افزایش یابد، شیر باز می‌شود (عملکرد صحیح). اگر تغییری در فشارها مشاهده نشود، شیر معیوب است.
۲. تست حباب در یخ: حباب را در آب یخ قرار دهید. اگر فشار سمت بالا افزایش و فشار سمت پایین کاهش یابد، شیر بسته می‌شود (عملکرد صحیح). عدم تغییر فشارها نشانه خرابی شیر است.
۳. بررسی لوله اکولایزر: مهره فلر لوله اکولایزر را کمی شل کنید. اگر فشار زیادی آزاد شد، اکولایزر باز است. اگر فشار آزاد نشد، احتمالاً Schrader Core فشرده نشده یا مسیر اکولایزر مسدود است .
اگر هر یک از این تست‌ها نشان دهد که شیر به تحریکات حرارتی پاسخ نمی‌دهد، TXV معیوب است و باید تعویض شود.
جمع‌بندی
TXV یک قطعه دقیق و حیاتی در سیکل تبرید است که نصب صحیح، تنظیم دقیق و عیب‌یابی سیستماتیک می‌تواند عمر آن را افزایش دهد و از خرابی‌های پرهزینه کمپرسور جلوگیری کند. سه اصل طلایی را همیشه به خاطر بسپارید:
۱. حباب حسگر را درست نصب کنید: محل، موقعیت و عایق‌بندی آن مستقیماً بر عملکرد شیر تأثیر می‌گذارد.
۲. سوپرهیت را اندازه‌گیری کنید: هر تنظیمی باید بر اساس قرائت واقعی سوپرهیت باشد، نه حدس و گمان.
۳. قبل از تعویض، تشخیص دهید: Starving، Flooding و Hunting می‌توانند از مشکلات دیگری ناشی شوند. همیشه علت ریشه‌ای را پیدا کنید.
