انتخاب سایز مناسب لوله فاضلاب یکی از حیاتی‌ترین مراحل طراحی تاسیسات بهداشتی ساختمان است. اگر لوله خیلی کوچک انتخاب شود، فاضلاب به درستی تخلیه نمی‌شود و گرفتگی رخ می‌دهد. اگر خیلی بزرگ انتخاب شود، سرعت جریان کاهش می‌یابد و مواد جامد در لوله رسوب می‌کنند. این مقاله روش علمی و استاندارد محاسبه سایز لوله فاضلاب را به صورت گام‌به‌گام توضیح می‌دهد.
دو اشتباه رایج در انتخاب سایز لوله فاضلاب
انتخاب لوله کوچک → گرفتگی مداوم و هزینه تعمیر. انتخاب لوله بزرگ → کاهش سرعت جریان و رسوب مواد جامد. هر دو اشتباه هستند و باید بر اساس محاسبه DFU انجام شوند.
مفهوم واحد فیکسچر (DFU)
- مفهوم واحد فیکسچر (DFU)
- گام اول: محاسبه مجموع DFU
- گام دوم: تعیین ظرفیت لوله بر اساس DFU
- ظرفیت لوله‌های افقی و ایستاده (بر اساس جدول ۷۱۰.۱ کد IPC):
- گام سوم: تعیین شیب مناسب
- حداقل شیب استاندارد بر اساس قطر لوله (مقررات ملی ساختمان ایران):
- گام چهارم: بررسی محدودیت‌های طول و تعداد
- گام پنجم: انتخاب نهایی و کنترل
- خلاصه فرآیند
در طراحی سیستم فاضلاب، به جای محاسبه دبی لحظه‌ای هر وسیله بهداشتی، از مفهوم واحد فیکسچر (Fixture Unit) استفاده می‌شود. واحد فیکسچر یک ضریب طراحی است که بر اساس میزان تخلیه، مدت زمان عملکرد و فراوانی استفاده از هر وسیله تعیین می‌شود.
هر واحد فیکسچر معادل یک فوت مکعب آب (حدود ۷.۴۸ گالن آمریکایی یا ۰.۴۷ لیتر بر ثانیه) است که در یک دقیقه تخلیه می‌شود .
مقادیر DFU برای وسایل بهداشتی رایج:
| وسیله بهداشتی | قطر سیفون حداقل | مقدار DFU |
|---|---|---|
| توالت (مخزن‌دار) | ۳ اینچ | ۳ |
| توالت (فلاش ولو) | ۳ اینچ | ۴ |
| دستشویی (Lavatory) | ۱¼ اینچ | ۱ |
| وان یا دوش | ۱½ اینچ | ۲ |
| دوش مستقل | ۲ اینچ | ۲ |
| سینک آشپزخانه | ۱½ اینچ | ۲ |
| ماشین ظرفشویی خانگی | ۱½ اینچ | ۲ |
| ماشین لباسشویی (لوله ایستاده ۲ اینچ) | ۲ اینچ | ۳ |
| کفشوی ۲ اینچ | ۲ اینچ | ۱ |
| سینک رختشویی | ۱½ اینچ | ۲ |
| یورینال پایه‌دار | ۲ اینچ | ۶ |
| گروه حمام کامل (توالت + دستشویی + وان/دوش) | — | ۶ |
این مقادیر بر اساس جدول ۷۰۲.۱ کد یونیفرم پلامبینگ (UPC) و مقررات ملی ساختمان ایران (پیوست ۳) است .
گام اول: محاسبه مجموع DFU
ابتدا تمام وسایل بهداشتی متصل به هر شاخه لوله فاضلاب را شناسایی کرده و مقدار DFU هر کدام را جمع کنید. برای یک واحد مسکونی دو خوابه با دو حمام، مجموع DFU حدود ۲۰ تا ۲۴ واحد است .
نکته مهم: اگر تخلیه به صورت پیوسته یا نیمه‌پیوسته (مانند پمپ، کولر، سیستم گرمایشی) به لوله فاضلاب متصل است، باید هر گالن در دقیقه برابر ۲ DFU (برای تخلیه پیوسته) یا ۱ DFU (برای تخلیه نیمه‌پیوسته) محاسبه شود .
نکته مهم درباره تخلیه پیوسته
اگر تخلیه به صورت پیوسته یا نیمه‌پیوسته (مانند پمپ، کولر، سیستم گرمایشی) به لوله فاضلاب متصل است، باید هر گالن در دقیقه برابر ۲ DFU (برای تخلیه پیوسته) یا ۱ DFU (برای تخلیه نیمه‌پیوسته) محاسبه شود.
گام دوم: تعیین ظرفیت لوله بر اساس DFU
پس از محاسبه مجموع DFU، با مراجعه به جداول استاندارد، قطر لوله مورد نیاز تعیین می‌شود. این جداول بر اساس نوع لوله (افقی، ایستاده، شاخه افقی) و شیب دسته‌بندی می‌شوند.
ظرفیت لوله‌های افقی و ایستاده (بر اساس جدول ۷۱۰.۱ کد IPC):
| قطر لوله (اینچ) | حداکثر DFU لوله ایستاده | حداکثر DFU لوله افقی (شیب ۱/۴ اینچ بر فوت) |
|---|---|---|
| ۱¼ | ۱ | ۱ |
| ۱½ | ۲ | ۱ |
| ۲ | ۱۶ | ۸ |
| ۲½ | ۳۲ | ۱۴ |
| ۳ | ۴۸ | ۳۵ |
| ۴ | ۲۵۶ | ۲۱۶ |
نکته: جدول بالا بر اساس کد IPC است. در کد UPC و مقررات ملی ایران، مقادیر ممکن است کمی متفاوت باشد .
مثال عملی: اگر مجموع DFU یک شاخه افقی ۲۵ باشد، با نگاه به جدول، لوله ۳ اینچ (با ظرفیت ۳۵ DFU) انتخاب می‌شود، نه لوله ۲½ اینچ (با ظرفیت ۱۴ DFU که کافی نیست).
محاسبه‌گر آنلاین سایز لوله فاضلاب
تعداد هر وسیله بهداشتی را وارد کنید تا مجموع DFU و سایز پیشنهادی لوله محاسبه شود
تعداد هر وسیله را وارد کنید:
تعداد وسایل بهداشتی را وارد کنید و روی «محاسبه سایز لوله» کلیک کنید

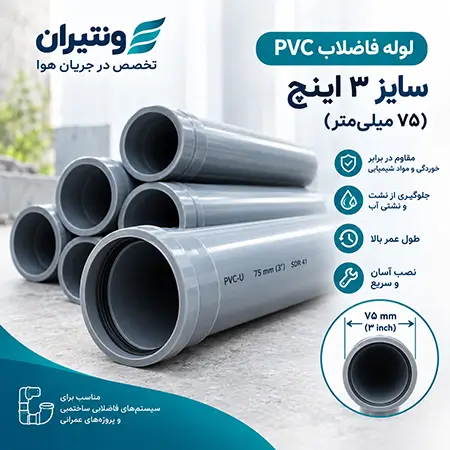

لوله فاضلاب PVC سایز ۳ اینچ (۷۵ میلی‌متر)
مناسب برای شاخه‌های افقی با DFU تا ۳۵
لوله PVC با جداره صاف، مقاوم در برابر مواد شیمیایی و مناسب برای سیستم‌های فاضلاب بهداشتی ساختمانی.
گام سوم: تعیین شیب مناسب
شیب لوله فاضلاب باید به گونه‌ای باشد که سرعت جریان فاضلاب حداقل ۰.۷ متر بر ثانیه (۲.۳ فوت بر ثانیه) باشد تا شستشوی خودکار لوله تامین شود و رسوب باقی نماند .
حداقل شیب استاندارد بر اساس قطر لوله (مقررات ملی ساختمان ایران):
| قطر نامی لوله | حداقل شیب |
|---|---|
| ۶۵ تا ۸۰ میلی‌متر (۲½ تا ۳ اینچ) | ۲ درصد (۱/۲ اینچ بر فوت) |
| ۲۰۰ میلی‌متر و بزرگتر (۸ اینچ و بیشتر) | ۰.۵ درصد (۱/۱۶ اینچ بر فوت) |
نکته مهم: حداکثر شیب مجاز لوله‌های افقی فاضلاب ۴ درصد است. اگر شیب از این مقدار بیشتر شود، آب سریع‌تر از مواد جامد حرکت می‌کند و رسوب در لوله باقی می‌ماند .
برای درک بهتر، جدول زیر افت ارتفاع لازم برای قطرهای مختلف را نشان می‌دهد:
| قطر لوله | حداقل شیب | افت در هر متر | افت در ۱۰ متر |
|---|---|---|---|
| ۵۰ میلی‌متر | ۲٪ | ۲ سانتی‌متر | ۲۰ سانتی‌متر |
| ۷۵ میلی‌متر | ۱.۵٪ | ۱.۵ سانتی‌متر | ۱۵ سانتی‌متر |
| ۱۰۰ میلی‌متر | ۱٪ | ۱ سانتی‌متر | ۱۰ سانتی‌متر |
| ۱۵۰ میلی‌متر | ۰.۵٪ | ۰.۵ سانتی‌متر | ۵ سانتی‌متر |
حداکثر شیب مجاز لوله فاضلاب ۴٪ است
اگر شیب از ۴٪ بیشتر شود، آب سریع‌تر از مواد جامد حرکت می‌کند و رسوب در لوله باقی می‌ماند. پس «بیشتر همیشه بهتر» نیست!
گام چهارم: بررسی محدودیت‌های طول و تعداد
علاوه بر ظرفیت DFU، محدودیت‌های دیگری نیز برای طول لوله و تعداد وسایل وجود دارد:
- حداکثر طول لوله‌های ایستاده: بسته به قطر، از ۴۵ فوت (برای ۱¼ اینچ) تا ۳۰۰ فوت (برای ۴ اینچ) .
- تعداد توالت روی لوله ایستاده: حداکثر ۴ توالت روی هر لوله ایستاده .
- ممنوعیت کاهش قطر: قطر لوله در جهت جریان فاضلاب نباید کاهش یابد .
گام پنجم: انتخاب نهایی و کنترل
پس از تعیین قطر بر اساس DFU، شیب مناسب و بررسی محدودیت‌ها، باید موارد زیر را کنترل کنید:
- سرعت جریان: با استفاده از معادله مانینگ، سرعت جریان در لوله را محاسبه کنید. سرعت باید بین ۰.۷ تا ۲.۵ متر بر ثانیه باشد .
- درجه پرشدگی: نسبت ارتفاع آب به قطر لوله (h/d) باید حدود ۰.۵ باشد تا مواد جامد شناور بمانند و تخلیه شوند .
- سازگاری با کد محلی: همیشه مقادیر نهایی را با کد پلامبینگ محلی یا مقررات ملی ساختمان تطبیق دهید.
خلاصه فرآیند
- شناسایی وسایل بهداشتی و استخراج مقدار DFU هر کدام از جدول
- جمع DFU برای هر شاخه لوله
- تعیین قطر با استفاده از جدول ظرفیت DFU (بر اساس نوع لوله: افقی/ایستاده)
- تعیین شیب مناسب بر اساس قطر لوله (حداقل ۰.۵٪ تا ۲٪)
- بررسی محدودیت‌ها (طول، تعداد توالت، عدم کاهش قطر)
- کنترل نهایی با محاسبه سرعت و درجه پرشدگی
