راهنمای جامع انتخاب عایق مناسب برای کانال‌های تهویه

انتخاب عایق مناسب برای کانال‌های تهویه، یکی از مهم‌ترین تصمیمات مهندسی در طراحی سیستم‌های تهویه مطبوع است که مستقیماً بر مصرف انرژی، آسایش حرارتی، کیفیت هوا و طول عمر تجهیزات تأثیر می‌گذارد. طبق مبحث چهاردهم مقررات ملی ساختمان، عایق‌کاری کانال‌های هوا الزامی است و عدم رعایت آن می‌تواند منجر به اتلاف انرژی، تعریق، رشد قارچ و باکتری، و حتی خطرات ایمنی شود. در این راهنمای جامع، تمام معیارهای انتخاب عایق کانال، انواع متریال، الزامات قانونی و نکات اجرایی را بررسی می‌کنیم تا بتوانید آگاهانه‌ترین انتخاب را داشته باشید.

چرا عایق‌کاری کانال‌های تهویه ضروری است؟

کانال‌های هوا در واقع مسیر انتقال انرژی هستند. اگر این مسیر به‌درستی عایق‌بندی نشود:

• اتلاف انرژی: در تابستان، هوای سرد از کانال فرار می‌کند و در زمستان، هوای گرم. کانال‌هایی که در فضاهای بدون تهویه قرار دارند، باید حداقل R-8 عایق‌بندی شوند.
• تعریق و رطوبت: اگر دمای سطح خارجی کانال به زیر نقطه شبنم برسد، رطوبت هوا روی سطح کانال متراکم می‌شود. این تعریق نه‌تنها باعث خوردگی کانال می‌شود، بلکه می‌تواند به رشد کپک و قارچ منجر شود.
• افت راندمان فن: عایق‌کاری نامناسب، بار حرارتی اضافی به فن و کمپرسور تحمیل می‌کند و مصرف برق را افزایش می‌دهد.
• انتقال صدا: عایق‌کاری صوتی کانال، نویز سیستم تهویه را کاهش می‌دهد و آسایش را بهبود می‌بخشد.

الزامات قانونی و استانداردها

مبحث چهاردهم مقررات ملی ساختمان

طبق مبحث چهاردهم (تأسیسات گرمایی، تعویض هوا و تهویه مطبوع)، عایق‌کاری کانال‌های هوا در داخل و خارج ساختمان الزامی است. الزامات کلیدی عبارتند از:

۱. حداقل مقاومت حرارتی (R-value) کانال در داخل ساختمان:

۲. حداقل مقاومت حرارتی کانال در خارج ساختمان:

الزامات ایمنی حریق

عایق و روکش عایق باید از جنس نسوختنی باشند و ضریب انتشار شعله حداکثر ۲۵ و ضریب گسترش دود حداکثر ۵۰ طبق استاندارد ASTM E84 داشته باشند.

موارد ممنوعه:

• دمپر تنظیم هوا، دمپر آتش و دمپر دود نباید عایق یا روکش عایق داشته باشند.
• بخش‌هایی از کانال که از دیوار آتش عبور می‌کنند نباید عایق‌بندی شوند.
• سطوح دریچه‌های بازدید و دسترسی نباید با عایق پوشانده شوند.

الزامات تعریق

دمای سطح خارجی کانال یا عایق نباید کمتر از دمای نقطه شبنم هوای محیط باشد. این بدان معناست که ضخامت عایق باید به‌گونه‌ای محاسبه شود که سطح خارجی آن همیشه بالای نقطه شبنم باقی بماند.

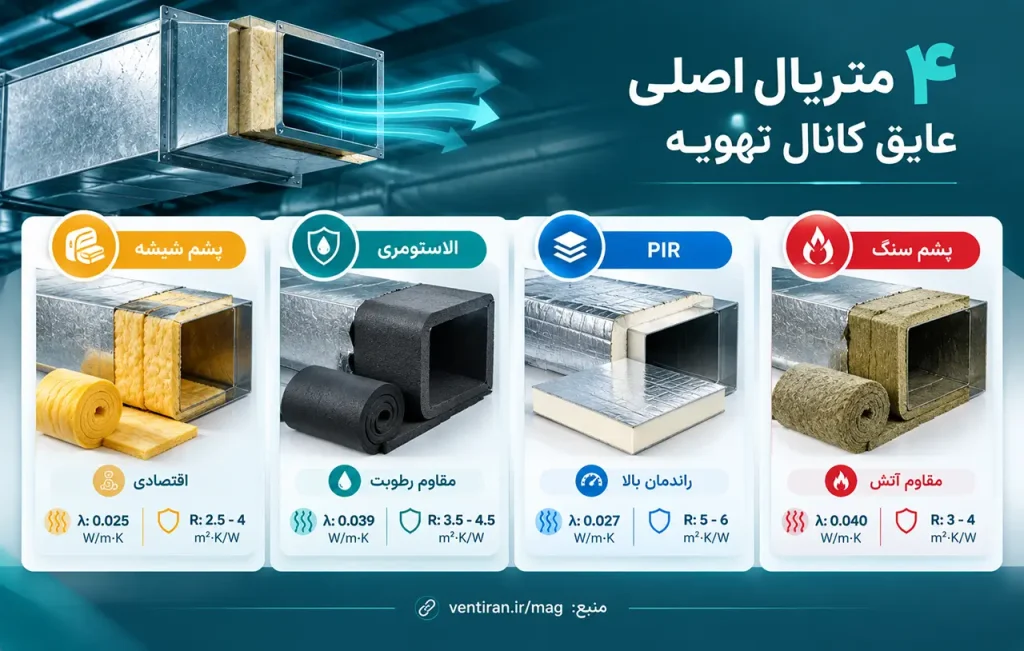

انواع متریال عایق کانال

۱. عایق پشم شیشه (فایبرگلاس)

پشم شیشه رایج‌ترین و اقتصادی‌ترین متریال عایق کانال است که به دو صورت روکش خارجی (Duct Wrap) و آستر داخلی (Duct Liner) استفاده می‌شود.

مشخصات فنی:

• ضریب هدایت حرارتی: حدود ۰.۰۲۵ تا ۰.۰۴ W/m.K (بسته به چگالی)
• چگالی: معمولاً ۱۰ تا ۴۸ kg/m³
• مقاومت حرارتی: R-2.5 تا R-4 در هر اینچ
• استاندارد: ASTM C1290 (روکش خارجی) و ASTM C1071 (آستر داخلی)

مزایا: قیمت اقتصادی، عایق حرارتی و صوتی مناسب، سبک
معایب: جذب رطوبت در صورت آسیب روکش، ریزش الیاف در سرعت بالای هوا، نیاز به روکش بخار

۲. عایق الاستومری (الاستومریک فوم)

عایق الاستومری با ساختار سلول بسته، گزینه‌ای مقاوم در برابر رطوبت است که برای محیط‌های مرطوب و حساس مناسب است.

مشخصات فنی:

• ضریب هدایت حرارتی: حدود ۰.۰۳۹ W/m.K
• محدوده دمایی: -۴ تا ۹۳ درجه سانتی‌گراد
• استاندارد: ASTM C1534 (فوم انعطاف‌پذیر)
• مقاومت رطوبت: عالی (سلول بسته)

مزایا: مقاومت بالا در برابر رطوبت، بدون ریزش الیاف، نصب آسان، عمر طولانی
معایب: قیمت بالاتر نسبت به پشم شیشه، محدودیت دمایی

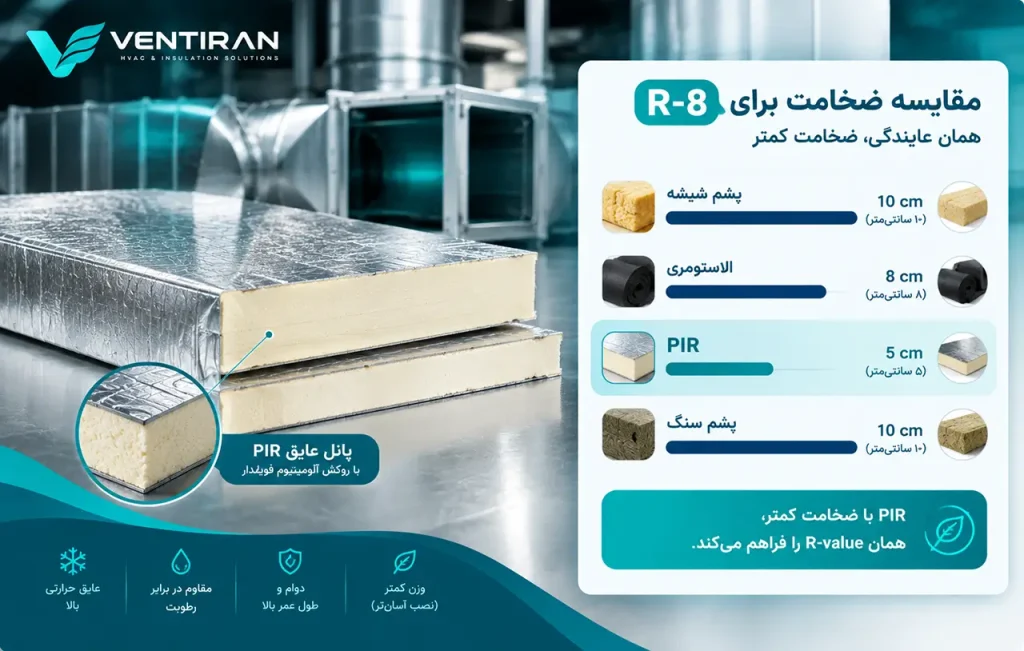

۳. عایق PIR (پلی‌ایزوسیانورات)

PIR یک عایق سلول بسته سخت با ضریب هدایت حرارتی بسیار پایین است که برای کانال‌های پیش‌عایق و پروژه‌های خاص استفاده می‌شود.

مشخصات فنی:

• ضریب هدایت حرارتی: حدود ۰.۰۲۷ W/m.K
• محدوده دمایی: تا ۱۴۹ درجه سانتی‌گراد
• رفتار آتش: کندسوز، ایجاد لایه زغال محافظ

مزایا: عایق حرارتی عالی، وزن کم، اجرای سریع
معایب: هزینه بالا، نیاز به روکش محافظ

۴. عایق پشم سنگ

پشم سنگ به دلیل مقاومت بالاتر در برابر آتش و خواص صوتی مشابه پشم شیشه، در پروژه‌هایی که ایمنی حریق اولویت دارد، ترجیح داده می‌شود.

مشخصات فنی:

• نقطه ذوب: بیش از ۱۱۵۰ درجه سانتی‌گراد
• مقاومت رطوبت: متوسط تا خوب (بسته به نوع)
• کاربرد اصلی: کانال‌های آشپزخانه صنعتی، کانال‌های تخلیه دود

جدول مقایسه متریال‌های عایق کانال

روش صحیح نصب عایق کانال

گام ۱: آماده‌سازی سطح

سطح کانال باید تمیز، خشک و بدون چربی باشد. درزهای کانال باید قبل از عایق‌کاری آب‌بندی شوند تا از نشت هوا جلوگیری شود.

گام ۲: انتخاب ضخامت عایق

ضخامت عایق باید بر اساس محاسبات حرارتی و الزامات مبحث ۱۴ تعیین شود. برای کانال‌های در فضای بدون تهویه، حداقل R-8 توصیه می‌شود.

گام ۳: نصب عایق

برای روکش خارجی (Duct Wrap):

• عایق را دور کانال بپیچید و درزها را با نوار چسب آلومینیومی آب‌بندی کنید.
• عایق را فشرده نکنید — فشردگی، ضریب حرارتی را کاهش می‌دهد.

برای آستر داخلی (Duct Liner):

• آستر را با چسب مخصوص و پین‌های جوشی به سطح داخلی کانال محکم کنید.
• درزهای آستر باید کاملاً آب‌بندی شوند تا از ریزش الیاف جلوگیری شود.

گام ۴: نصب سد بخار (Vapor Barrier)

سد بخار باید در سمت گرم عایق نصب شود. برای کانال‌های سرد، سد بخار در سمت خارجی قرار می‌گیرد تا از نفوذ رطوبت به داخل عایق جلوگیری کند.

گام ۵: آب‌بندی نهایی

تمام درزها، گوشه‌ها و نقاط نفوذ (آویزها، اتصالات) باید با نوار آلومینیومی یا ماستیک کاملاً آب‌بندی شوند.

اشتباهات رایج در عایق‌کاری کانال

اشتباه اول: فشردگی عایق

فشردن عایق در هنگام نصب، ضخامت مؤثر آن را کاهش می‌دهد و ضریب حرارتی را به‌شدت پایین می‌آورد. عایق باید بدون فشردگی نصب شود.

اشتباه دوم: نادیده گرفتن سد بخار

نصب عایق بدون سد بخار در کانال‌های سرد، منجر به نفوذ رطوبت، تعریق و افت عملکرد می‌شود. سد بخار باید پیوسته و در سمت گرم باشد.

اشتباه سوم: عایق‌کاری ناقص در نقاط نفوذ

آویزها، اتصالات و نقاط عبور کانال از دیوار معمولاً نقاط ضعف عایق‌کاری هستند. اگر عایق در این نقاط قطع یا ناقص باشد، پل حرارتی ایجاد می‌شود و بازده کل سیستم کاهش می‌یابد.

اشتباه چهارم: استفاده از عایق نامناسب برای محیط

پشم شیشه در محیط مرطوب یا بهداشتی عملکرد و دوام مناسبی ندارد. برای این محیط‌ها باید از الاستومری یا فوم استفاده شود.

اشتباه پنجم: عدم آب‌بندی درزهای کانال قبل از عایق‌کاری

نشت هوا از درزهای کانال قبل از عایق‌کاری، باعث افت فشار، افزایش مصرف انرژی و تعریق می‌شود. درزها باید قبل از عایق‌کاری کاملاً آب‌بندی شوند.

اشتباه ششم: عایق‌کاری دمپرها و دریچه‌ها

دمپر آتش، دمپر دود و دریچه‌های بازدید نباید عایق‌بندی شوند. عایق‌کاری این تجهیزات عملکرد آن‌ها را مختل می‌کند و خطرات ایمنی ایجاد می‌کند.

مقاله عایق‌کاری کانال‌های هوا؛ الزامات، متریال و اشتباهات رایج رو از دست ندید!

جدول تصمیم‌گیری سریع انتخاب عایق کانال

نکات کلیدی نصب و نگهداری

نصب

1. درزهای کانال را قبل از عایق‌کاری آب‌بندی کنید.
2. ضخامت عایق را بر اساس مبحث ۱۴ محاسبه کنید.
3. سد بخار را پیوسته و در سمت گرم نصب کنید.
4. از فشردگی عایق خودداری کنید.
5. درزها و نقاط نفوذ را کاملاً آب‌بندی کنید.
6. دمپرها و دریچه‌ها را عایق‌بندی نکنید.

نگهداری

جمع‌بندی

انتخاب عایق مناسب برای کانال‌های تهویه یک تصمیم مهندسی چندلایه است که باید بر اساس شرایط پروژه، دما، رطوبت و الزامات ایمنی گرفته شود. سه اصل طلایی را به خاطر بسپارید:

1. متریال را بر اساس کاربرد انتخاب کنید — پشم شیشه برای عمومی، الاستومری برای مرطوب، پشم سنگ برای ایمنی حریق.
2. ضخامت عایق را بر اساس مبحث ۱۴ محاسبه کنید — نه کمتر، نه بیشتر از نیاز.
3. سد بخار را پیوسته و در سمت گرم نصب کنید — این مهم‌ترین اصل در جلوگیری از تعریق است.
